Výhody zařízení
– Nahrazuje stávající velkoobjemové zásobníkové ohříváky teplé užitkové vody (TUV)
– Voda je ohřívána při svém průtoku přes deskový výměník Alfa Laval
– Je vybaveno oběhovými čerpadly vytápěcí vody a teplé užitkové vody
– Regulaci teploty TUV zajišťuje trojcestný termostatický ventil s jednoduchým ručním ovládáním
– Změny objemu TUV při jejím ohřevu jsou zachyceny pomocí malé expanzní nádoby
– Má instalované zabezpečovací a měřící armatury dle požadavku ČSN 06 0830
– Na místě určení není nutno dělat montážní otvory
POPIS TECHNICKÉHO ŘEŠENÍ

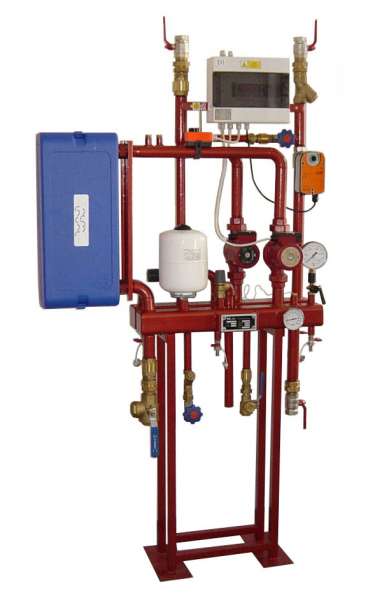

PZO-TUV provádí ohřev vody při průtoku přes výměník tepla. U dodávaných zařízení je pro předání tepla použit deskový výměník Alfa Laval. V tomto výměníku se teplá užitková voda (TUV) ohřívá při svém průtoku z 10 oC na požadovanou tepotu TUV v rozmezí 40 oC-70 oC. Podmínkou správné funkce PZO-TUV je dostatečný zdroj tepla. Tímto zdrojem může být vytápěcí voda pro ústřední vytápění z blokové či domovní kotelny.
PZO-TUV se skládá kromě deskového výměníku Alfa Laval s různým počtem desek (dle požadovaného výkonu), také ze dvou oběhových čerpadel, trojcestného termostatického ventilu OVENTROP, rozvaděče elektro, expanzní nádoby TUV a příslušných uzavíracích armatur. Celá sestava je vybavena zabezpečovacími prvky dle požadavků normy ČSN 06 0830 - zabezpečovací zařízení pro ústřední vytápění a ohřívání užitkové vody.
Regulace teploty TUV je velmi snadno prováděna pouze pootočením termostatické hlavice trojcestného ventilu. Další ovládání (časové) se provádí v elektrickém rozvaděči, kde jsou osazeny spínací hodiny, na kterých lze nastavit požadovanou dobu chodu čerpadel a tím i celého zařízení.
Elektrické zařízení stanice tvoří plastový rozvaděč s krytím IP 55. Rozvaděč obsahuje jistící a spínací prvky pro dvě oběhová čerpadla, časový spínač s denním programem pro nastavení času odstávky zařízení. V rozvaděči je i jištěný vývod pro elektronickou úpravnu vody (EÚV).
Na výstup ze zařízení je nutné osadit akumulační nádrž na TUV, byť jen malého objemu (400 l nebo 800 l).
Celé zařízení je dodáváno jako kompaktní celek, který se na místě určení pouze dopojí na příslušné rozvody. PZO-TUV je dodáváno bez tepelné izolace.
PZO-TUV je vyráběno ve třech velikostních řadách s možností volby výkonu dle potřeb uživatele 80-350 kW. Výkony a orientační rozměry jednotlivých typů jsou uvedeny v následující tabulce.
TABULKA VÝKONŮ
Typ zařízení |
Výkon (kW) |
Orientační |
Průtok |
TUV |
Rozměry Š/V/H
(mm) |
Váha (kg) |
l/h | l/s | |||||
PZO-TUV 080 PZO-TUV 100 PZO-TUV 120 |
80 100 120 |
25 30 35 |
1 512 1 908 2 268 |
0,42 0,53 0,63 |
1000/1800/300 | 60 62 64 |
PZO-TUV 180 PZO-TUV 200 PZO-TUV 260 |
180 200 260 |
50 55 70 |
3 420 3 816 4 968 |
0,95 1,06 1,38 |
1000/1850/300 | 80 82 84 |
PZO-TUV 280 PZO-TUV 310 PZO-TUV 350 |
280 310 350 |
75 90 100 |
5 364 5 940 6 696 |
1,49 1,65 1,86 |
1200/1950/350 | 117 121 130 |
V případě jakýchkoliv dotazů nás kontaktujte. Rádi vám dotazy týkající se výměníkové stanice, její technické specifikace, montáže nebo vlastností zodpovíme.
Kontakt
Dukelská třída 247/69
614 00 Brno
Ing. Milan Jedlička
t: +420 777 650 851
e: m.jedlicka@esl.cz
SCHÉMA ZAPOJENÍ PZO-TUV PRO ŘÍDÍCÍ SYSTÉM (s jednou akumulační nádobou).
SCHÉMA ZAPOJENÍ PZO-TUV S HAVARIJNÍ FUNKCÍ (s jednou akumulační nádobou).
ORIENTAČNÍ ROZMĚRY.
