Jak zvolit deskový výměník

Řešíme-li deskový výměník na aplikace v oblasti TZB (technických zařízení budov), mluvíme o aplikacích tzv. HVAC (z angličtiny: Heating, ventilating, air-conditioning).

V následující tabulkách naleznete vhodné deskové výměníky pro aplikace vytápění a ohřev teplé vody. U každé tabulky jsou znázorněny teploty, dle kterých byly výměníky do tabulky dosazeny k jednotlivým výkonům.

Obsah:

Zdroj tepla

Jako zdroj tepla nám může sloužít buď kotel nebo centrální zásobování teplem:

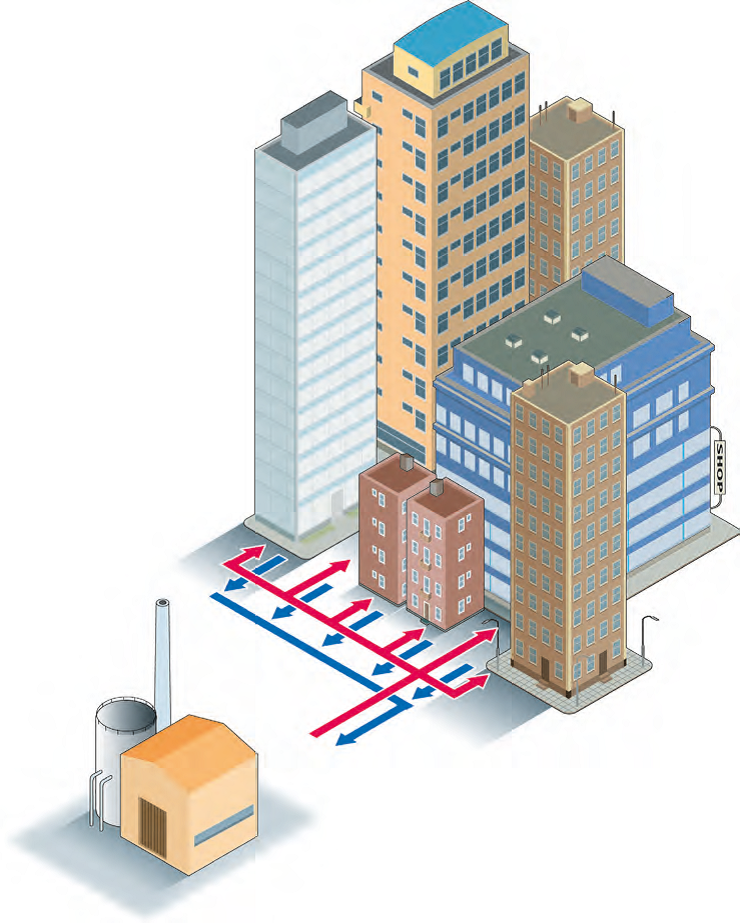

Kotel (lokální zásobování teplem) Centrální zásobování teplem


Ostatní zdroje tepla

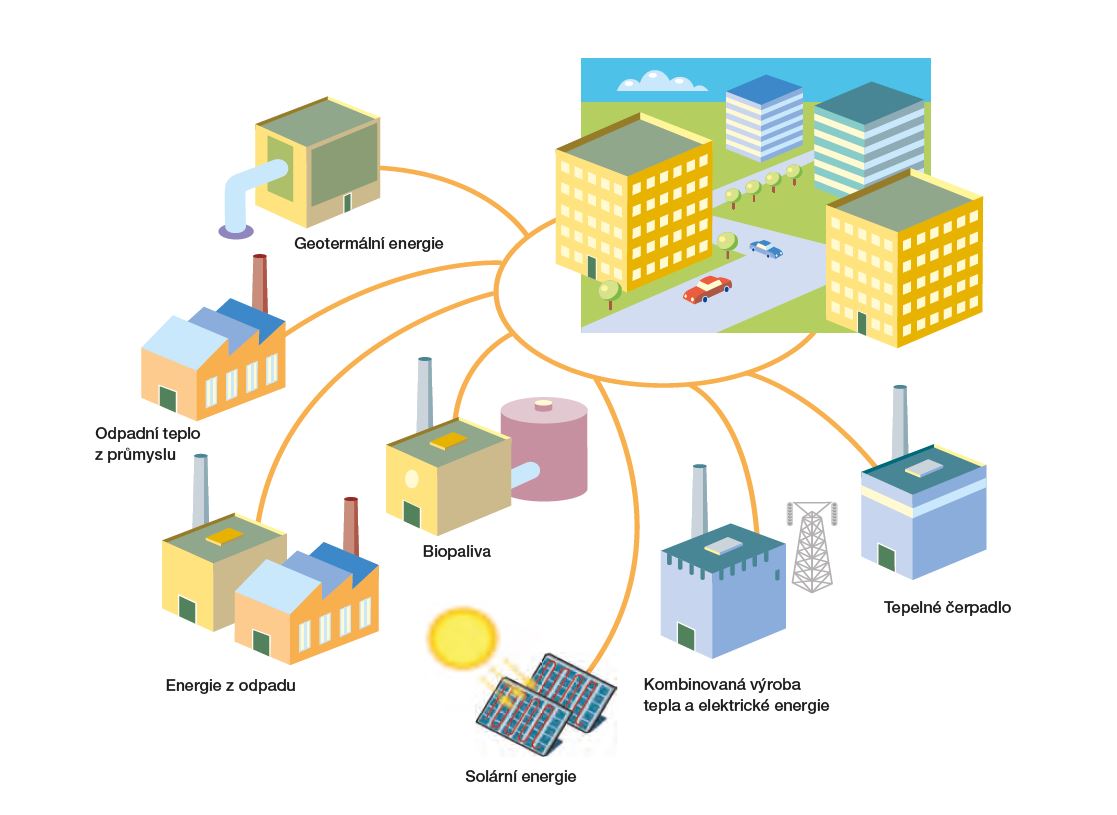

Existuje mnoho dalších zdrojů tepla: solární systémy, tepelná čerpadla, alternativní paliva, odpadní teplo aj.

Vytápění

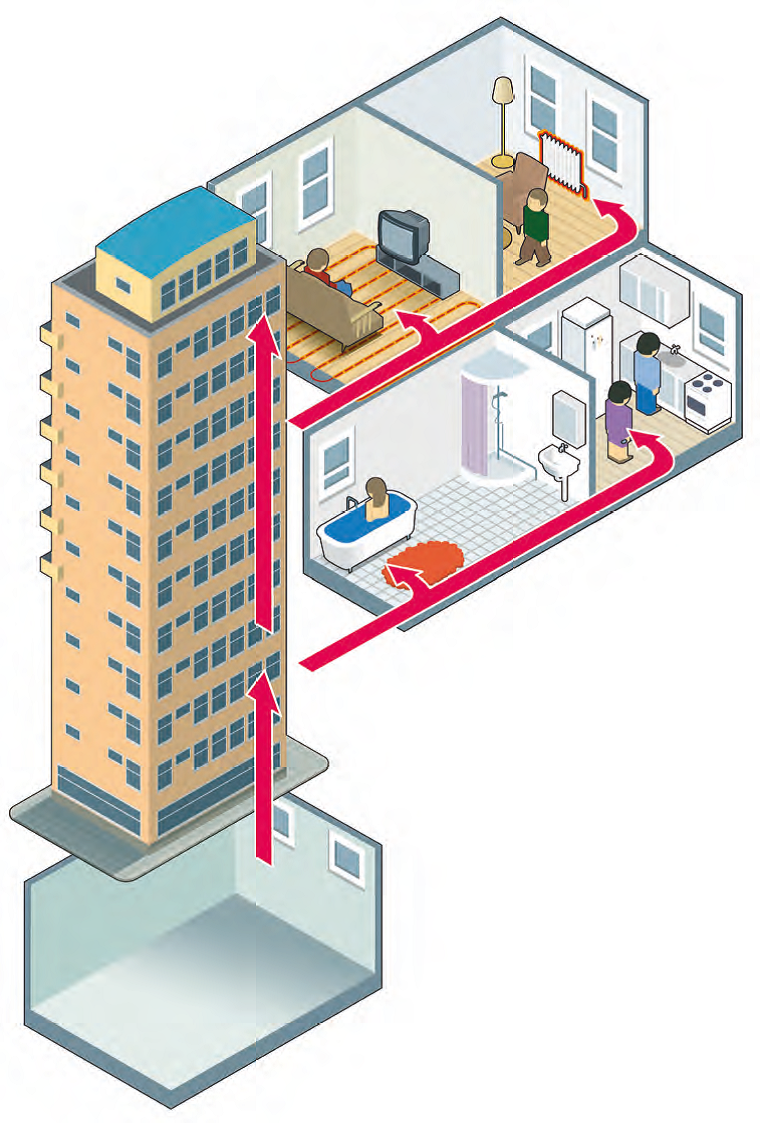

Účelem vytápění vnitřních prostor je dosažení tepelné pohody. Teplo je přenášeno potrubím od zdroje tepla k topným tělesům (radiátory), podlahovému topení nebo fan-coilu (ohřev vzduchem).

  • Místní vytápění:
    Zdroj tepla je přímo ve vytápěné místnosti (krb, kamna)
  • Etážové vytápění:
    Zdroj tepla je v daném poschodí (kotel v koupelně)
  • Ústřední vytápění:
    Zdroj tepla je mimo obytné místnosti (kotel ve sklepě)
  • Dálkové vytápění:
    Zdroj tepla je mimo budovu (Tepelné čerpadlo na zahradě)

Teplá voda

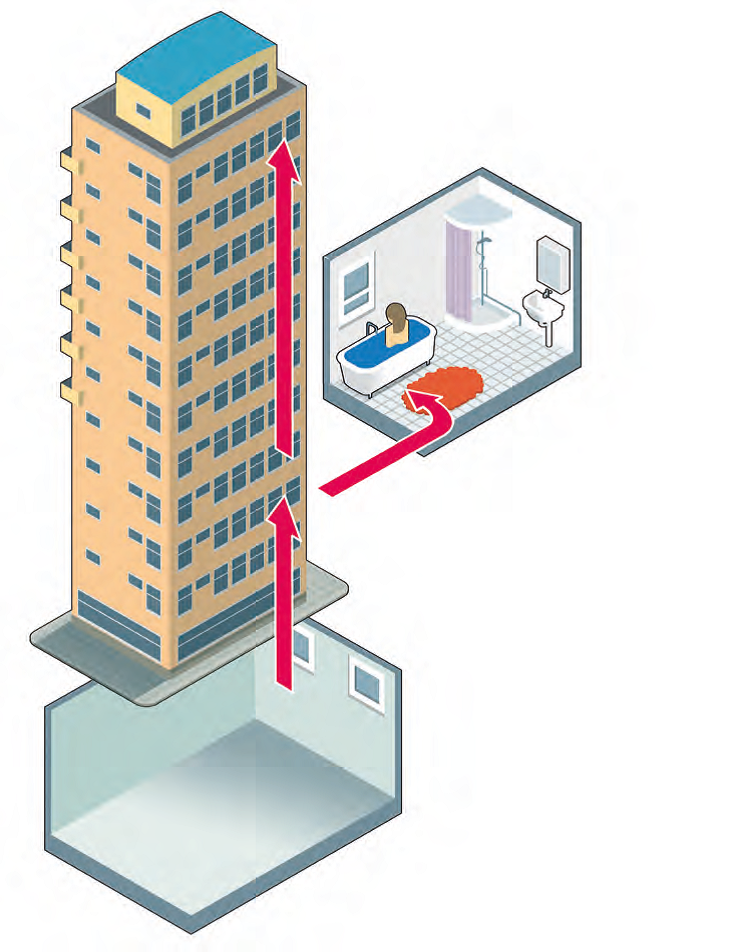

Teplá voda je součástí komfortu, který ve většině zemí považujeme za naprostou samozřejmost. Přípravy teplé vody můžeme dosáhnout buď průtokovým systémém nebo akumulací vody v zásobníku.

Orientační tabulka pro určení výkonu u systémů s průtokovým ohřívačem:

Nominální výkon
systému (kW)
Počet hotelových pokojů* Počet bytových jednotek**
70 8 5
150 25 20
440 100 130
1000 320 500



Orientační tabulka pro určení výkonu u systémů se zásobníkem o objemu 300 l.

Nominální výkon
systému (kW)
Počet hotelových pokojů* Počet bytových jednotek**
70 25 20
150 50 45
440 130 200
1000 350 620



Orientační tabulka pro určení výkonu u systémů se zásobníkem o objemu 2000 l:

Nominální výkon
systému (kW)
Počet hotelových pokojů* Počet bytových jednotek**
150 100 120
440 320 430
1000 580 950

podle **/*** hotelů
** podle standartních pokojů se 3-4 pokoji



Srovnání průtokového a akumulačního systému přípravy teplé vody.

Průtoková příprava teplé vody Příprava teplé vody s akumulací v zásobníku
Charakteristické rysy Žádné nabíjecí čerpadlo Jedno nebo dvě nabíjecí čerpadla
Nutné použití zásobníku Ne Ano
Požadovaný výkon kotle Vysoký Střední až nízký
Požadovaný výkon výměníku tepla Vysoký Střední až nízký
Výskyt bakterií typu legionella Žádná stojata voda,  Stojatá voda v nádrži s možností využití funkce termické dezinfekce

Tabulka výměníků pro vytápění

Vytápění kotlem

Při teplotním spádu:
Primární strana (kotel) 80-60 °C
Sekundární strana (topná voda) 50-70 °C

5 kW Deskový výměník CBH 16 - 13 H
10 kW Deskový výměník CBH 16 - 17 H
15 kW Deskový výměník CBH 18 - 15 H
20 kW
25 kW Deskový výměník CBH 18 - 23 H
30 kW
40 kW
45 kW Deskový výměník CBH 18 - 29 H
50 kW Deskový výměník CBH 18 - 39 H
55 kW Deskový výměník CB 60 - 20 L
60 kW
65 kW
70 kW
75 kW Deskový výměník CB 60 - 30 L
80 kW
85 kW
90 kW
95 kW
100 kW
110 kW Deskový výměník CB 60 - 40 L
120 kW
130 kW
140 kW Deskový výměník CB 60 - 50 L
150 kW
160 kW Deskový výměník CB 60 - 60 L
170 kW Deskový výměník CB 110 - 30 M
180 kW
190 kW Deskový výměník CB 110 - 38 M
200 kW
225 kW
250 kW Deskový výměník CB 110 - 46 M
275 kW
300 kW
325 kW Deskový výměník CB 110 - 54 M
350 kW
375 kW Deskový výměník CB 110 - 64 M
400 kW
425 kW
450 kW Deskový výměník CB 110 - 76 M
475 kW
500 kW



Vytápění pomocí centrálního zásobování

Při teplotním spádu:
Primární strana (zdroj) 110-55 °C
Sekundární strana (topná voda) 50-70 °C

5 kW Deskový výměník CBH 16 - 25 H
10 kW
15 kW
20 kW
25 kW Deskový výměník CBH 16 - 35 H
30 kW
40 kW
45 kW
50 kW Deskový výměník CB 30 - 24 H
55 kW
60 kW Deskový výměník CB 30 - 34 H
65 kW
70 kW
75 kW
80 kW Deskový výměník CB 30 - 50 H
85 kW
90 kW
95 kW
100 kW
110 kW
120 kW
130 kW
140 kW Deskový výměník CB 30 - 70 H
150 kW
160 kW
170 kW
180 kW
190 kW
200 kW Deskový výměník CB 110 - 24 M
225 kW Deskový výměník CB 110 - 30 M
250 kW
275 kW Deskový výměník CB 110 - 38 M
300 kW
325 kW
350 kW Deskový výměník CB 110 - 46 M
375 kW
400 kW Deskový výměník CB 110 - 54 M
425 kW
450 kW
475 kW Deskový výměník CB 110 - 64 M
500 kW

Tabulka výměníků pro ohřev teplé vody

Ohřev teplé vody

Při teplotních spádech:
Primární strana (zdroj): 80-40 °C
Sekundární strana (teplá voda): 10-55 °C

5 kW Deskový výměník CBH 16 - 9 H
10 kW
15 kW
20 kW Deskový výměník CBH 16 - 13 H
25 kW
30 kW Deskový výměník CBH 16 - 17 H
35 kW
40 kW Deskový výměník CBH 16 - 25 H
45 kW
50 kW
55 kW
60 kW
65 kW Deskový výměník CBH 18 - 23 H
70 kW Deskový výměník CBH 18 - 29 H
75 kW
80 kW
85 kW
90 kW Deskový výměník CBH 18 - 39 H
95 kW
100 kW
110 kW Deskový výměník CB 30 - 24 H
120 kW
130 kW Deskový výměník CB 30 - 34 H
140 kW
150 kW
160 kW
170 kW
180 kW
190 kW Deskový výměník CB 30 - 50 H
200 kW
225 kW
250 kW
275 kW Deskový výměník CB 30 - 70 H
300 kW
325 kW
350 kW Deskový výměník CB 110 - 24 M
375 kW
400 kW Deskový výměník CB 110 - 30 M
425 kW
450 kW
475 kW
500 kW Deskový výměník CB 110 - 38 M



Přejete si navrhnout deskový výměník přímo na míru? Kontaktujte nás na alfalaval@esl.cz.
