Typy výměníkových stanic
Prefabrikované výměníkové stanice pro VYTÁPĚNÍ:%20(002).jpg)
| TVS 1 | T - teplovodní | 30 - 70 kW |
| HVS 1 | H - horkovodní | |
| TVS 2 | T - teplovodní | 90 - 130 kW |
| HVS 2 | H - horkovodní | |
| TVS 3 | T - teplovodní | 150 - 200 kW |
| HVS 3 | H - horkovodní | |
| TVS 4 | T - teplovodní | 210 - 350 kW |
| HVS 4 | H - horkovodní | |
| TVS 5 | T - teplovodní | 360 - 550 kW |
| HVS 5 | H - horkovodní |
Prefabrikované výměníkové stanice -
průtokové zařízení OHŘEVU TEPLÉ VODY:
| TPZOTV 1 | T - teplovodní | 30 - 110 kW |
| HPZOTV 1 | H - horkovodní | |
| TPZOTV 2 | T - teplovodní | 120 - 170 kW |
| HPZOTV 2 | H - horkovodní | |
| TPZOTV 3 | T - teplovodní | 180 - 300 kW |
| HPZOTV 3 | H - horkovodní | |
| TPZOTV 4 | T - teplovodní | 310 - 450 kW |
| HPZOTV 4 | H - horkovodní |
Parametry
Horkovodní, případně teplovodní výměníková stanice je určena pro přípravu teplonosné látky ústředního vytápění (ÚT) nebo teplé vody (VZT).
Zařízení pracuje se vstupní horkou vodou při tlaku až 2,5 MPa (25 bar) a teplotě do 150 °C.

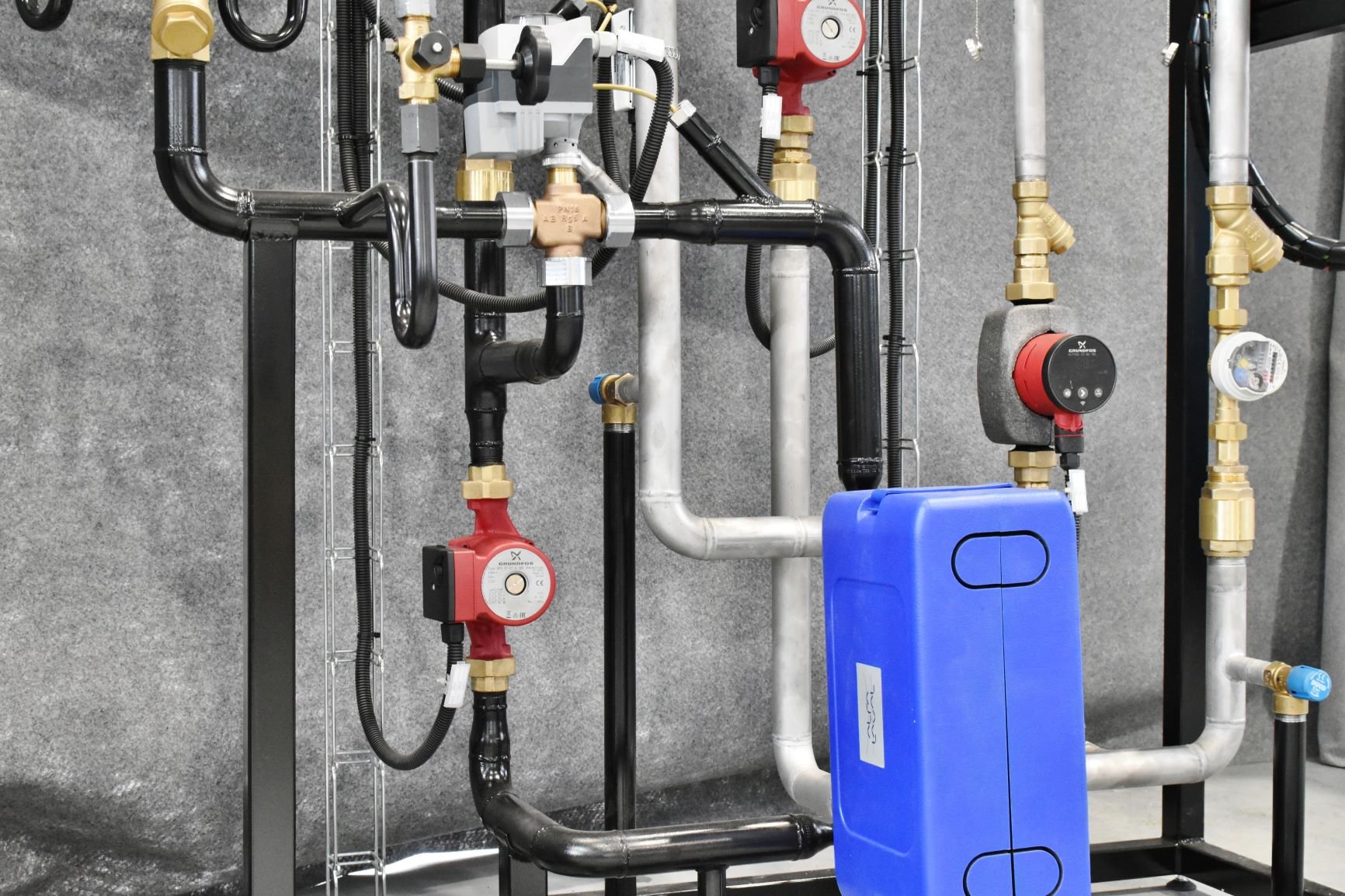

Zařízení je vybaveno
- Nerezovými nebo ocelovými trámci osazené návarky pro armatury
- Nerezovým deskovým výměníkem firmy Alfa Laval
- Oběhovým čerpadlem DAB, WILO, Grundfos, ...
- Havarijním řídícím ventilem LDM s elektrohydraulickým pohonem Siemens SKD s ručním ovládáním
- Regulátor diferenčního tlaku s omezením průtoku LDM
- Ultrazvukovým měřičem tepla s dálkovou komunikací SHARKY, Siemens, Kamstrup, Itron

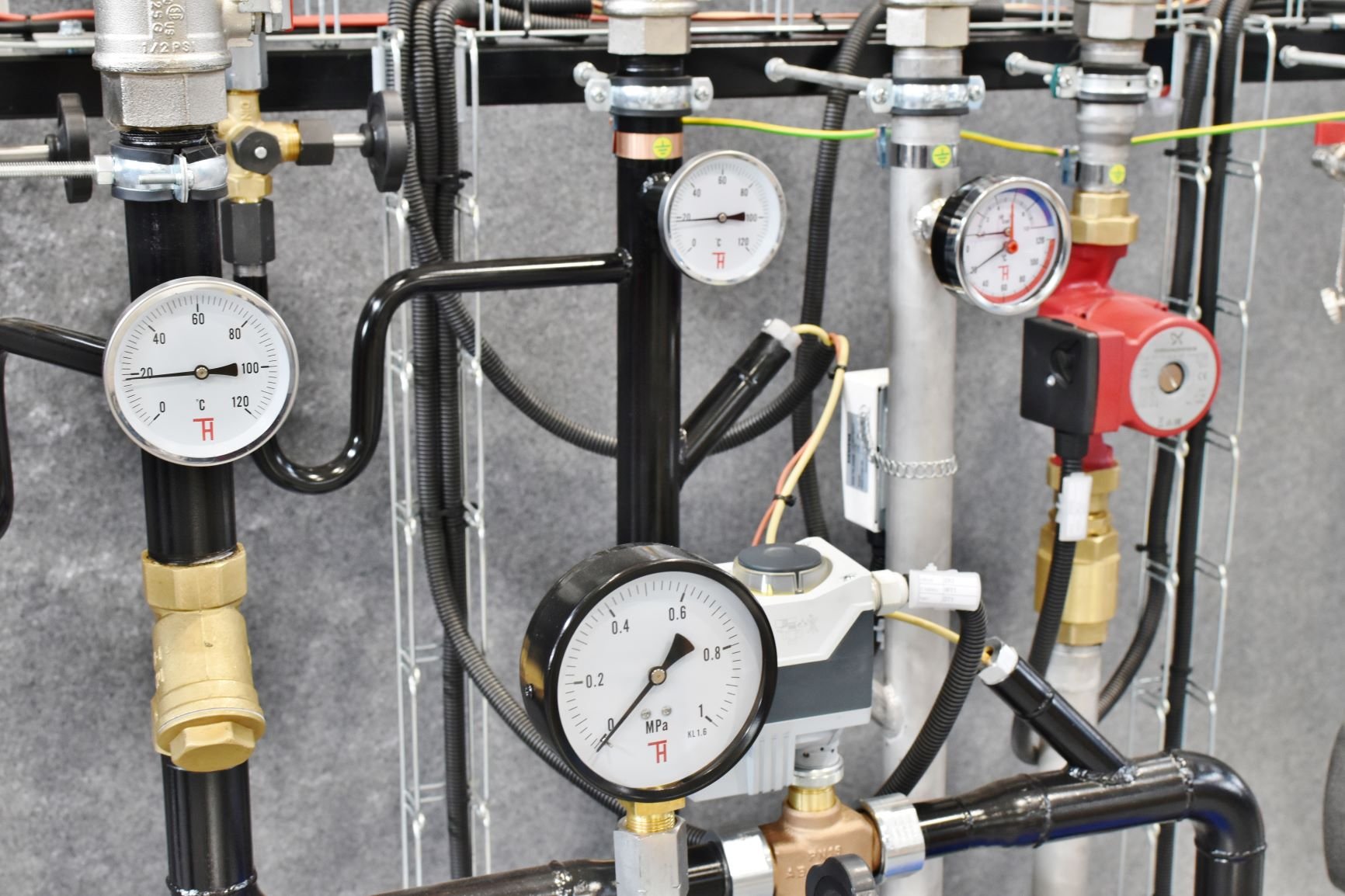

- Uzavíracími, zabezpečovacími a měřícími armaturami
- Automatickým nebo ručním dopouštěním systému
- Možnosti instalace prvků pro napojení k řídícímu systému MaR

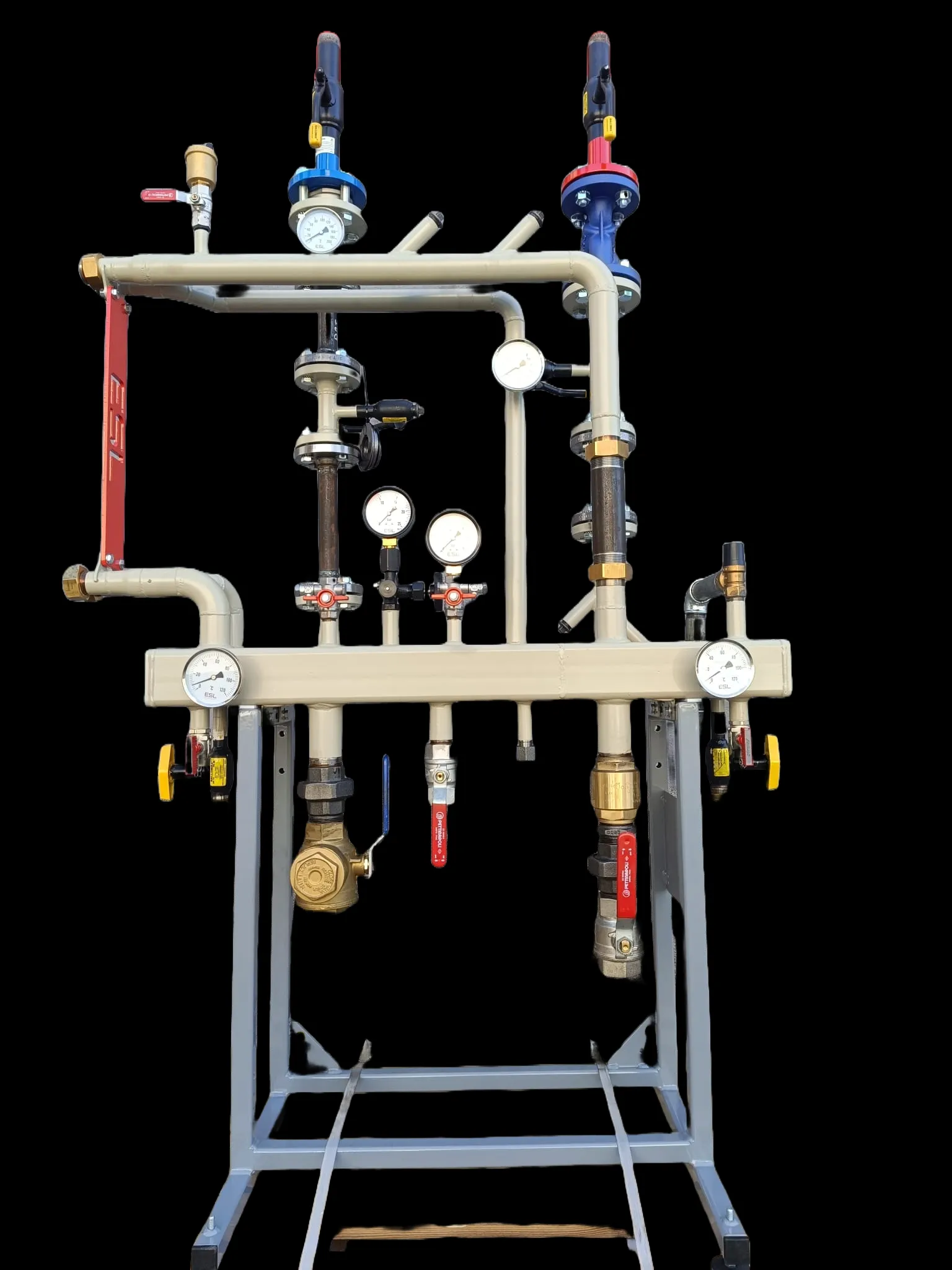

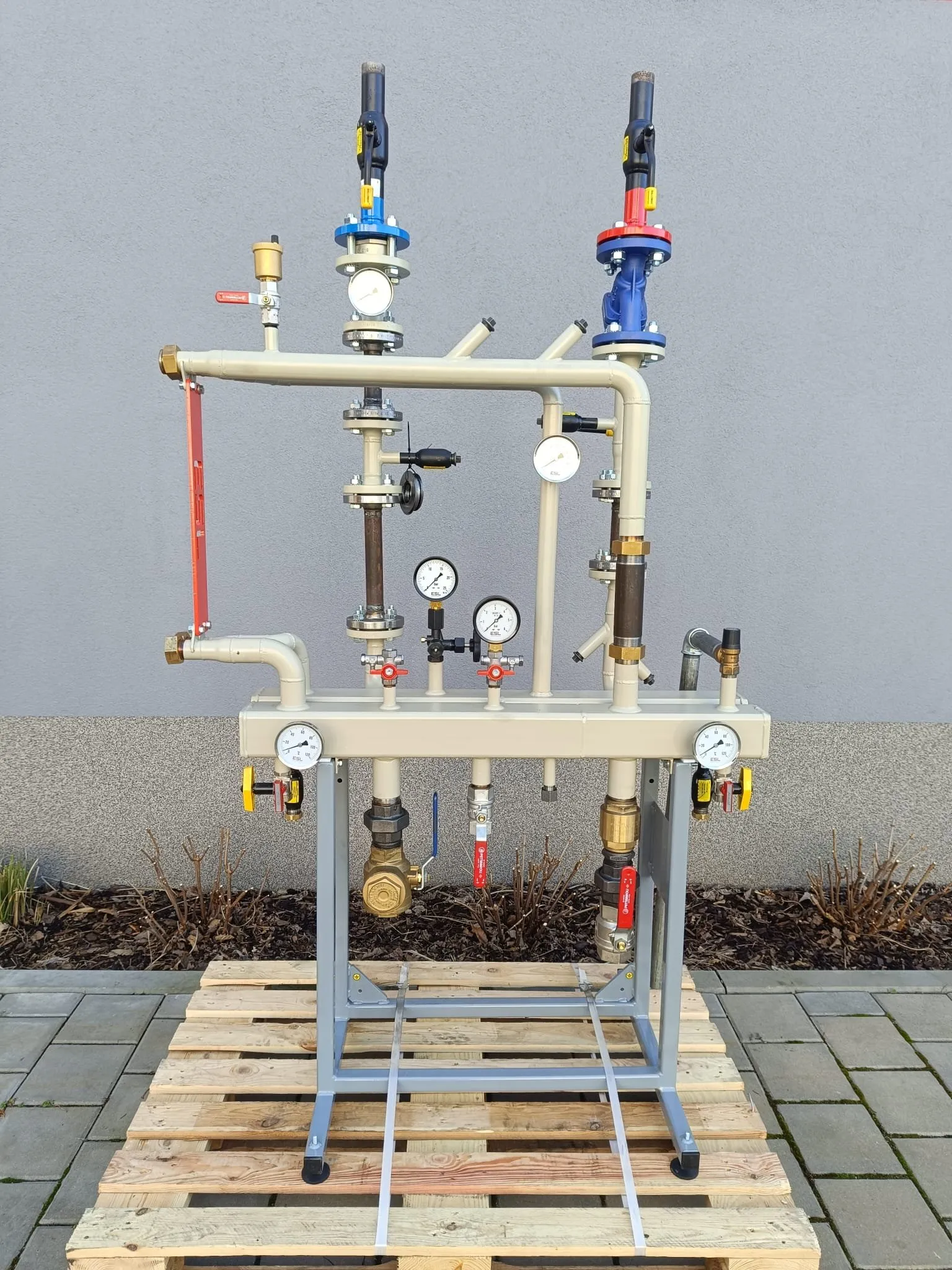

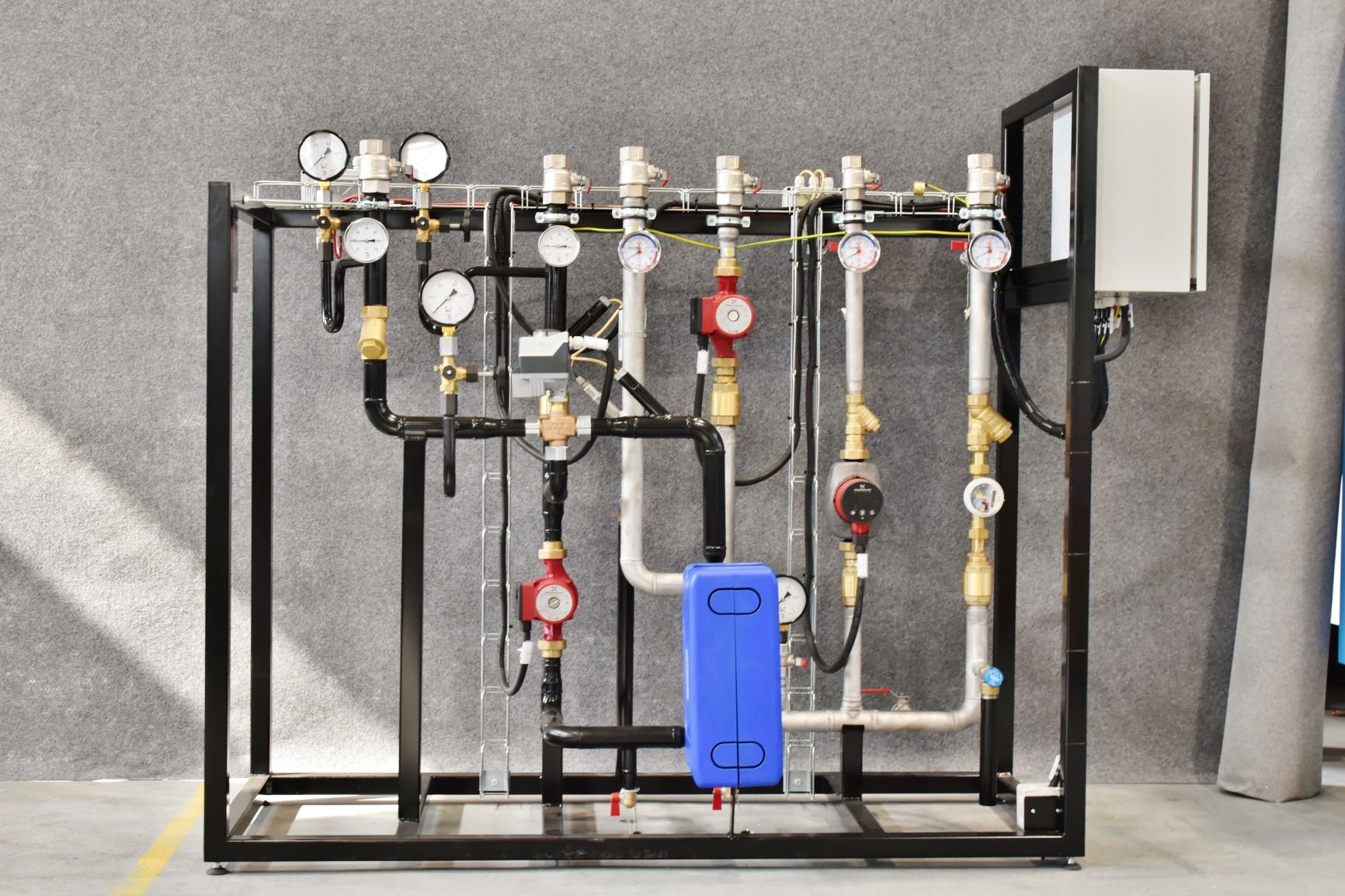

Kompaktní zařízení
- Kompaktní celek osazen na stojanu - rychlejší montáž, servis, přístupnost prvků
- Zateplení deskového výměníku a oběhového čerpadla
- Volitelně je zařízení osazeno prvky pro řídící systém MaR typu Siemens či AMiT, v případě požadavku na jiný řídící systém MaR lze stanici vybavit jen návarky se zátkami.
Aplikace
Výměníková stanice má velký rozsah možného využití:
- Soukromé a veřejné budovy, kancelářské budovy
- Průmyslové objekty, obchodní centra
- Bytové domy a mnohodalších možností využití

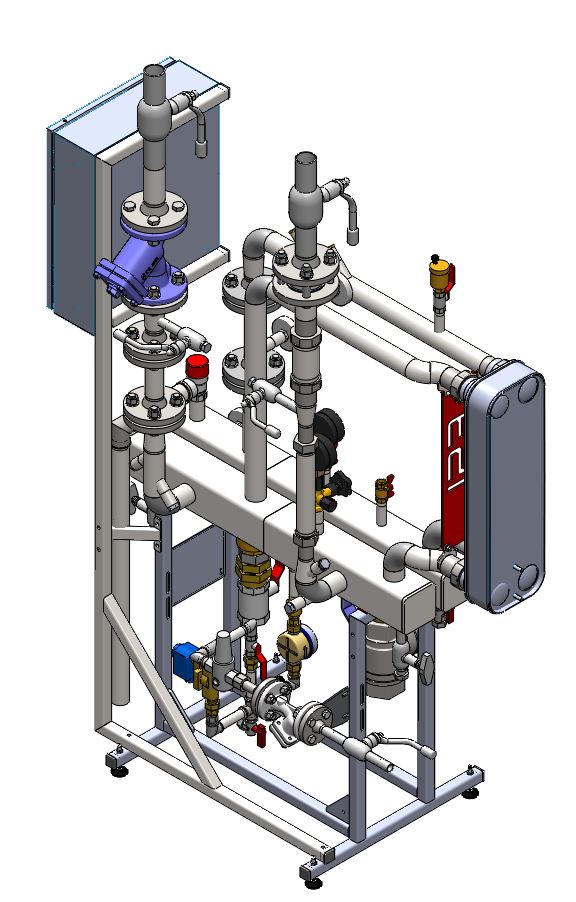

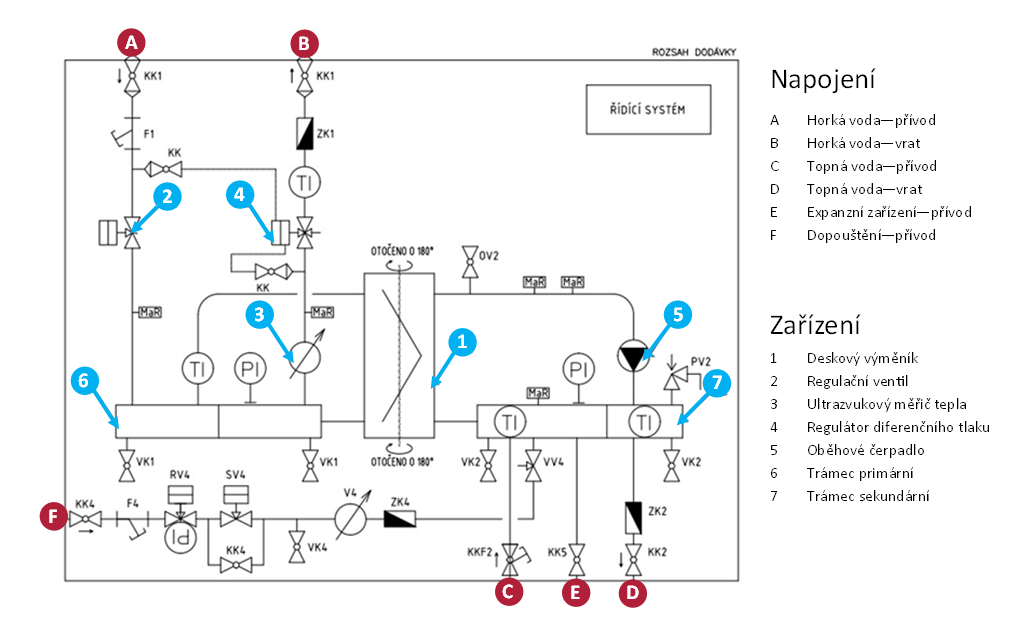

Schéma výměníkové stanice
V případě jakýchkoliv dotazů nás kontaktujte. Rádi vám dotazy týkající se výměníkové stanice, její technické specifikace, montáže nebo vlastností zodpovíme.
Kontaktujte nás pro návrh výměníkové stanice
