Vyvíječ čisté páry STEAMEX

Jsou místa, kde je maximální sterilita a hygiena nezbytností – zdravotnická a výzkumná zařízení, potravinářský nebo chemický průmysl. Naším posláním je vyvíjet technologie umožňující této dokonalosti dosahovat.

Vyvíječ čisté páry STEAMEX slouží k výrobě čisté páry dle normy ČSN EN 285+A2 z demineralizované vody. Je určen pro provozy, kde je k dispozici technická pára nebo jiný zdroj tepla. Své využití nalezne kdekoliv, kde je kladen důraz na vysokou čistotu a sterilitu. Zařízení jsme vyvíjeli s důrazem na kvalitu výstupní páry, rozměry a pořizovací i provozní náklady. Přečtětě si více o zařízení na výrobu čisté páry STEAMEX.

Použití čisté páry

Dle platné legislativy je nezbytné používat čistou páru různých odvětvích:

  • zdravotnictví – centrální sterilizace, vlhčení vzduchu pro čisté prostory
  • potravinářský průmysl – mlékárny, pekárny, pivovary
  • chemický průmysl
  • biotechnologie
  • výroba polovodičů – technologické procesy
  • laboratoře, výzkumná zařízení, atd.
  • speciální aplikace – prádelny, čisté provozy a boxy

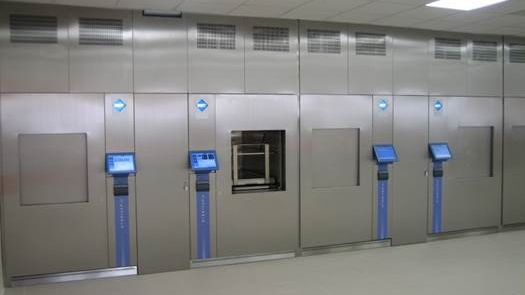

Sterilizace čistou párou z destilované vody

Požadavky na čistou páru

Za čistou je považovaná pára, která je vyráběna z demineralizované vody (demivoda) v odparkách nebo ve vyvíječích páry vyrobených z ušlechtilých nerezových materiálů. Parametry čisté páry pro zdravotnická zařízení jsou dané normou ČSN EN 285+A2, jsou to:

Fyzikální parametry

Chemické parametry

  • obsah nekondenzovatelných plynů v páře
  • suchost páry
  • přehřátí páry
  • stálost tlaku páry
  • znečištění v napájecí vodě vyvíječe páry
  • znečištění v kondenzátu z vyvíječe do sterilizátoru
  • znečištění v kondenzátu z páry použité ve sterilizátoru

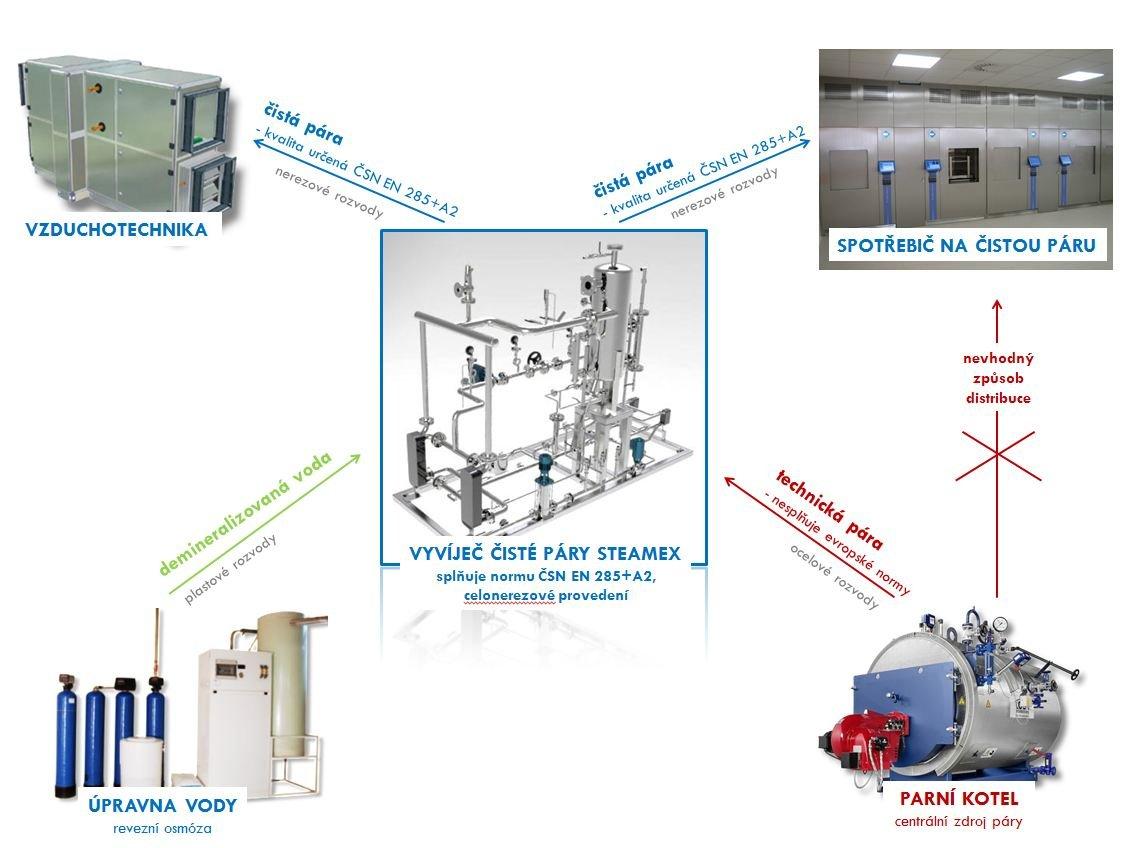

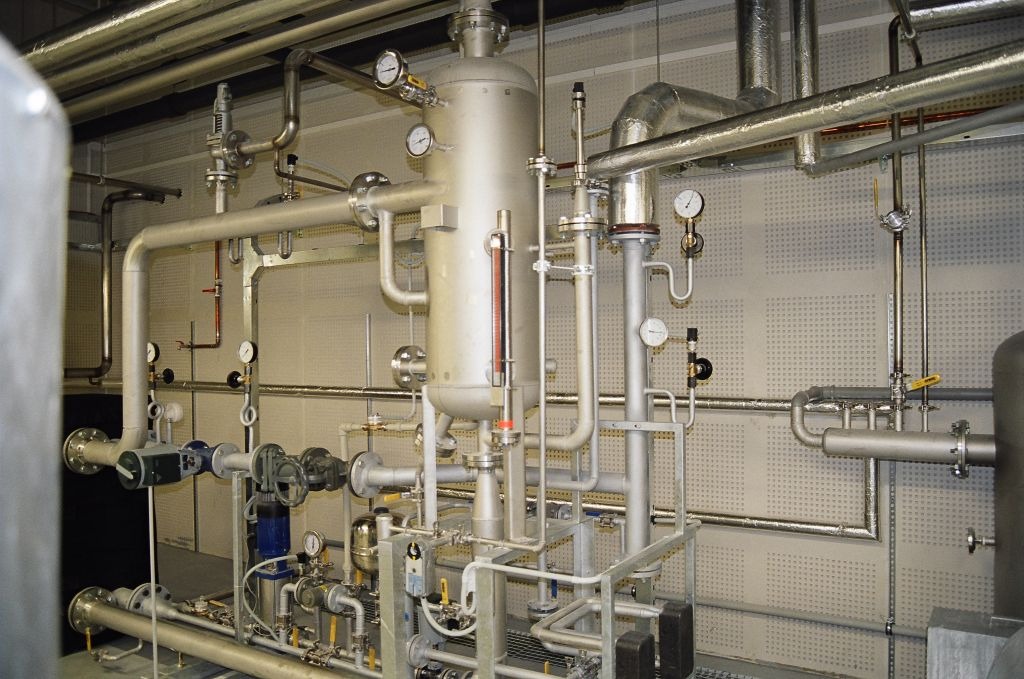

Popis zařízení

vyvíječ čisté páry

  • Vyrábí čistou páru dle ČSN EN 285+A2 pomocí speciálního celonerezového deskového výměníku tepla AlfaNova značky Alfa Laval.
  • Zdrojem tepla pro výrobu čisté páry může být topná pára, termoolej nebo horká voda.
  • Všechny součásti zařízení, které jsou v kontaktu s čistou párou, jsou z kvalitní nerezové oceli, povrch je upraven mořením a pasivací.
  • Autonomní řídicí systém umožňuje komunikaci s centrálním řídicím systémem – propojení na dispečink.
  • Telemetrie zařízení pomocí internetového přenosu s archivací dat.

Naše technologie využívá oproti klasickým rozměrným tlakovým nádobám celonerezový deskový výměník. Ten dosahuje až čtyřnásobně větší teplosměnné plochy. Výrazně tak urychluje proces výroby čisté páry a může reagovat na okamžité špičkové odběry spotřebičů.

Za výměníkem je osazen tangenciální separátor vlhkosti, který zajišťuje suchost páry na výstupu. Všechny povrchy, přicházející do kontaktu s čistou párou, jsou vyrobené z nerezové oceli povrchově upravené mořením a pasivací.

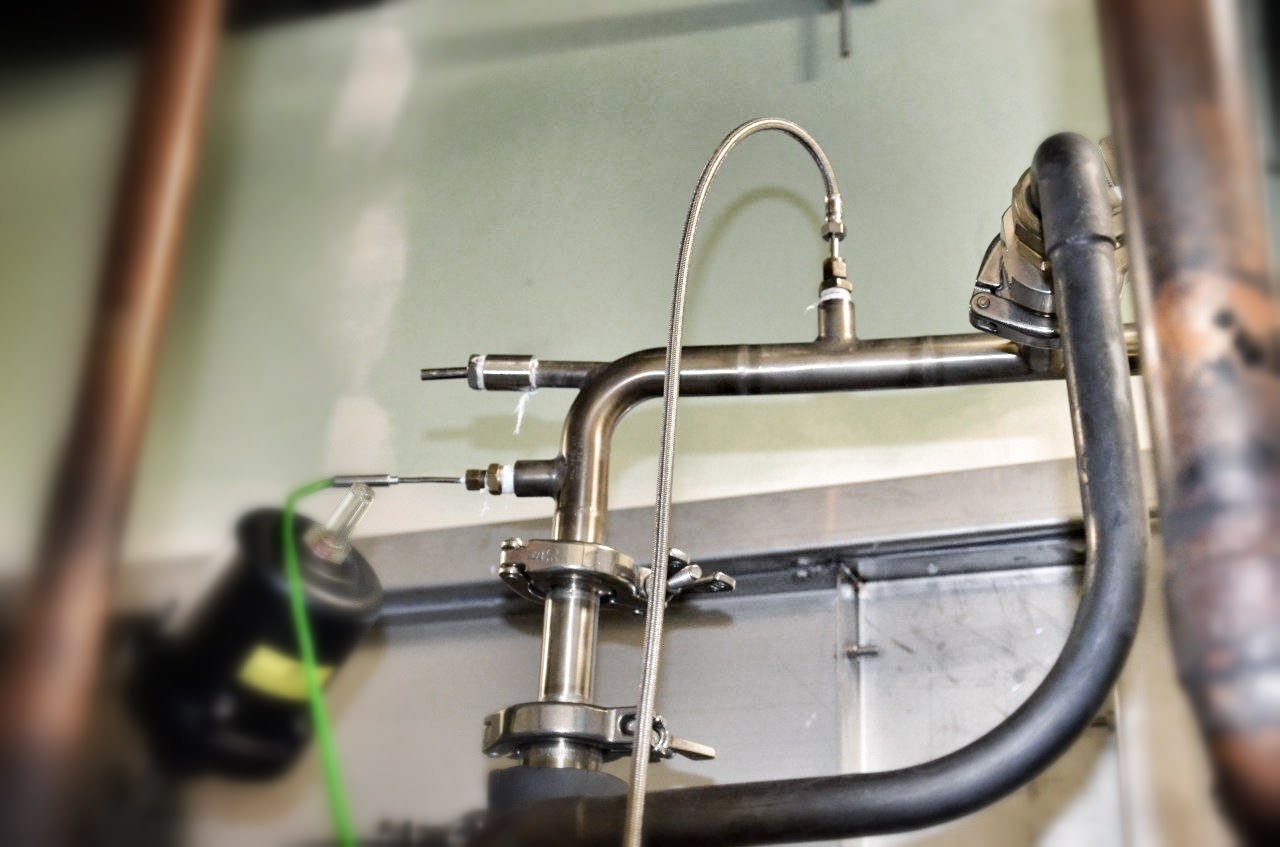

Pro ovládání, nepřetržitý monitoring a archivaci dat jsme vyvinuli vlastní řídicí software. Ten modifikujeme dle konkrétních požadavků klienta. Kvalitu čisté páry jsme schopni měřit nejen na výstupu ze zařízení, ale i v místě spotřeby.

Malé rozměry celého zařízení a zároveň jeho nízká hmotnost snižují nároky na velikost transportní cesty a umožňují jeho instalaci i ve vyšších podlažích budov. Délka odstávky v případě servisních činností je díky využití unikátní technologie minimální.



Technické parametry

Výkon

Rozměry (maximální)

Hmotnost

STEAMEX 300 100-300 kg/h čisté páry Délka 3200 mm Celková dle výkonu 500-1500 kg
STEAMEX 750 350-750 kg/h čisté páry Šířka 1400 mm
STEAMEX 1500 800-1500 kg/h čisté páry Výška 2900 mm



Výhody zařízení

vyvíječ čisté páry

  • Kompaktní provedení na nerezovém rámu bez potřeby stavebních základů
  • Kompletace na místě bez potřeby dalších montážních otvorů
  • Snadná manipulace díky malé celkové hmotnosti zařízení
  • Zefektivnění provozu zařízení díky velké teplosměnné ploše deskového výměníku
  • Dálkové řízení a sledování provozu
  • Minimální požadavky na servis zařízení
  • Automatický odluh a odkal
  • Vývody demivody pro potřeby objektu
  • Možnost varianty s odplyňovačem
  • Snadná obsluha zařízení
