Výměníky pájené mědí

Mědí pájené deskové výměníky tepla jsou kompaktní jednotky, které zajišťují efektivní přenos tepla a jsou schopny odolat vysokém tlaku a teplotě. Pájené deskové výměníky tepla jsou vhodné pro řadu aplikací v oblasti centrálního zásobování teplem, vytápění, chlazení, kondenzace a přípravy teplé vody.

POUŽITÍ

Deskové výměníky tepla Alfa Laval jsou klíčovými komponenty v řadě systémů centrálního zásobování teplem, vytápění, přípravy teplé vody, chlazení a průmyslových aplikací. Vyznačují se především vysokou energetickou účinností zajišťující úsporný provoz.

  • komerční vytápění a chlazení (HVAC)
  • chladírenské aplikace
  • průmyslové vytápění a chlazení
  • chlazení olejů
Prodej a servis mědí pájených výměníků tepla Alfa Laval v Brně

PRINCIP FUNKCE

Pájené deskové výměníky tepla jsou tvořeny souborem desek lisovaných z plechu vysoce kvalitní nerezové oceli. Zvlnění desek zabezpečuje vysoký prostup tepla a zároveň zvyšuje jejich tuhost. Desky jsou k sobě poskládány tak, aby mezi nimi vznikly kanály do kterých je vstupními otvory v rozích desek distribuována teplonosná kapalina. Každá deska je obtékána primárním médiem z jedné strany a sekundárním médiem ze strany druhé, přičemž dochází k prostupu tepla. Měděná pájka vzájemně spojuje desky nejen po jejich obvodu, ale i ve všech styčných místech sousedících desek. Díky tomu jsou pájené výměníky tepla schopné odolat vysokým teplotám (až 225 °C) a vysokým tlakům (až 49 bar).



VÝHODY PÁJENÝCH DESKOVÝCH VÝMĚNÍKU TEPLA

  • Vysoká účinnost přestupu tepla i při malém středním logaritmickém rozdílu teplot (LMTD).
  • Jejich vysoká kompaktnost zadržuje snadnou instalaci i v místech s omezeným prostorem.
  • Pájka ve srovnání s těsněním u rozebíratelných výměníků odolává vysokým teplotám a vysokým tlakům.
  • Výměníky se standardním počtem desek jsou skladem, díky čemuž jsou zabezpečeny krátké odací lhůty.



PROVEDENÍ A MATERIÁLY

Standardní provedení

Svazek desek je na obou stranách ukončen koncovými deskami, přičemž přední deska je osazena připojovacími hrdly. Pevné spojení měděnou pájkou na všech styčných bodech zajišťuje vysokou odolnost proti tlaku a teploptám. Zvlnění desek zvyšuje jejich tuhost a vytváří turbulenci, která přispívá k účinnosti prostupu tepla a omezuje zanášení.

Různé možnosti provedení

Pájené deskové výměníky tepla Alfa Laval mohou být dodány v široké škále provedení. U každého výmeníku je v nabídce hned několik profilů desek odpovídajících různým podmínkám a výkonným specifikacím. Pro zajišrění optimální funkce si můžete vybrat výměník ve standardní konfiguraci, nebo jednotku navrženou podle Vašich specifických potřeb.

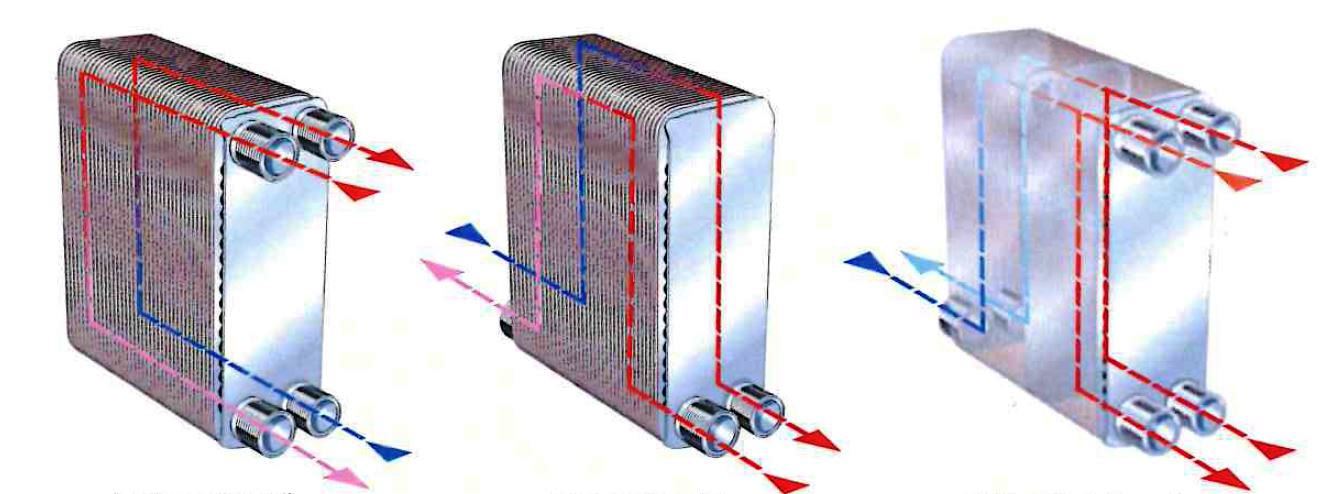

výměník víceproudý

Jednochodý, Dvouchodý, Vícestupňový



Standardní tepelný výměník AC - výparník / kondenzátor DOC - olejové aplikace AXP - CO2 a vysoké tlaky
výměník mědí pájený výpěrník a kondenzátor olejový chladič vysokotlaký výměník
Výměníky tepla pájené mědí se vyznačují účinnou výměnou tepla s nízkým dopadem na životní prostředí. Používají se v systémech komerčního vytápění/chlazení, chlazení, ohřevu/chlazení provozních kapalin, chlazení oleje, ohřevu solární energií a v mnoha dalších oblastech.

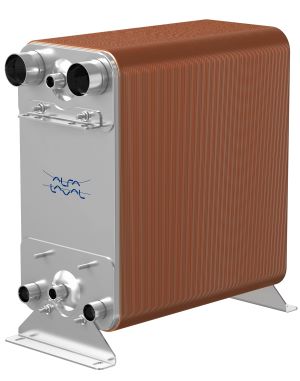

Pájené výměníky tepla AlfaChill se vyznačují účinnou výměnou tepla s nízkým dopadem na životní prostředí. Jsou určeny pro práci v klimatizačních a chladicích systémech, v chillerech a v zařízeních s tepelnými čerpadly.

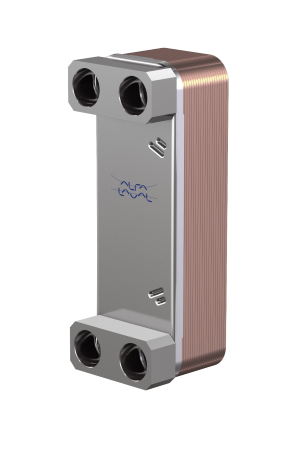

Účelové olejové chladiče jsou pájené deskové výměníky tepla s robustními připojovacími přírubami, které jsou
určeny pro použití v systémech
hydraulického chlazení oleje.

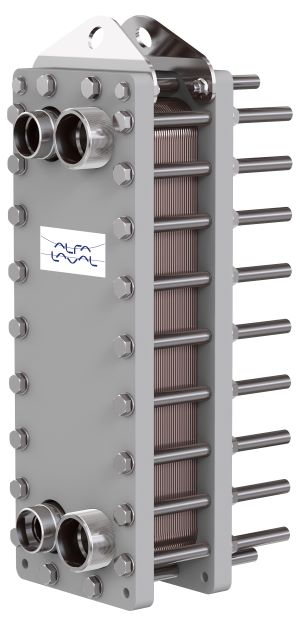

Pájené deskové výměníky tepla Alfa X-treme Pressure byly vyvinuty pro práci v klimatizacích a v systémech používajících CO2 nebo jiná chladiva s mimořádně vysokými požadavky na tlak. Maximální provozní tlak ve vedení jednotek AXP činí 167 bar (2 422 PSI).



Standardní materiály

Krycí desky: nerezová ocel AISI 316
Kanálové připojení: nerezová ocel AISI 316
Připojení: nerezová ocel AISI 316
Pájecí materiál: měď

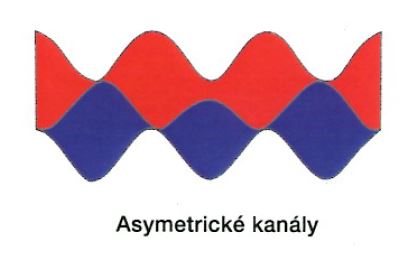

 Asymetrické kanály

asymetrické kanály

Výměníky CBH10, CBH16, CBH18 a CB112 jsou dostupné jak ve standardním provedení, tak i se zcela novými asymetrickými kanály. U asymetrického provedení nejsou šířky kanálů na obou stranách stejné a díky přibližně 25% rozdílu je možné částečně eliminovat omezující vliv maximální přípustné tlakové ztráty.

Toto lze efektivně využít především při velmi rozdílných průtocích na jednotlivých stranách nebo odlišných fyzikálních vlastnostech médií (například voda/olej). Při stejných parametrech tak lze použít měnší výměník.



TYPY VÝMĚNÍKU - ZÁKLADNÍ ŘADA

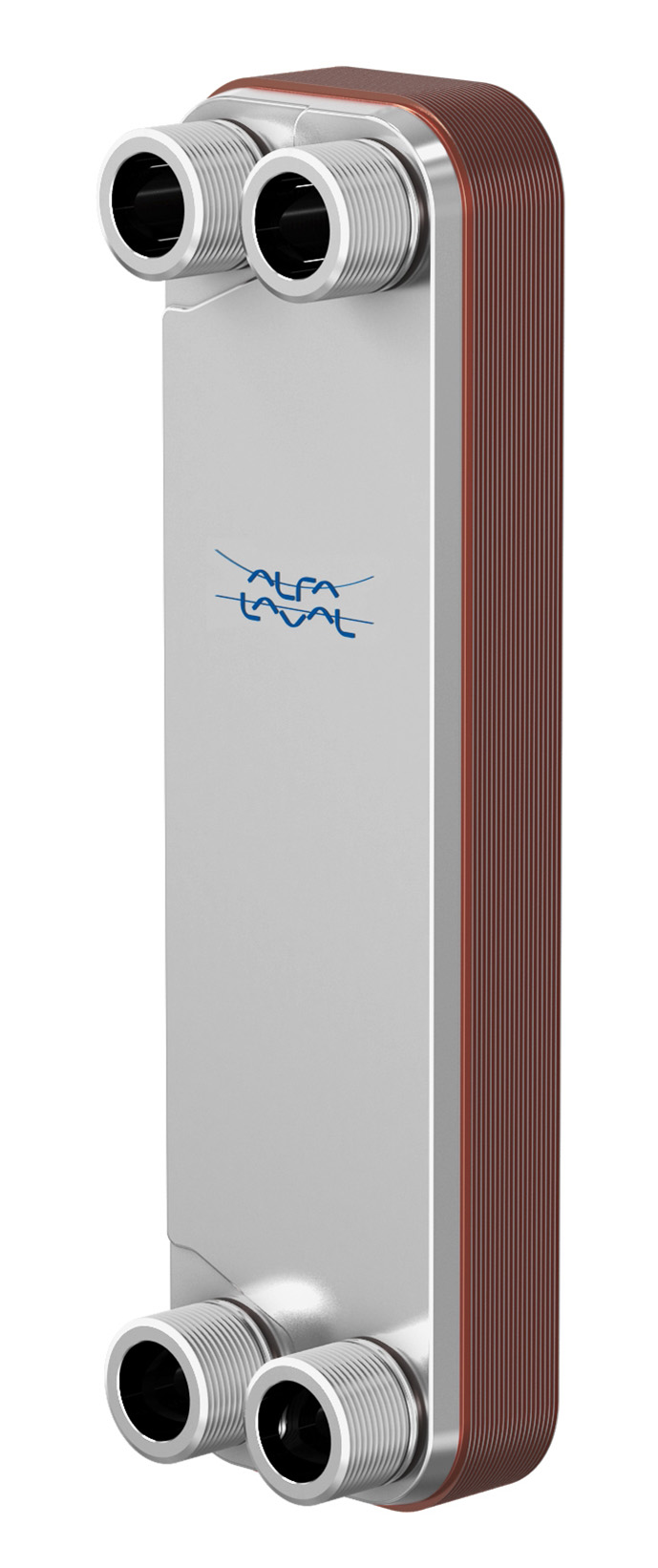

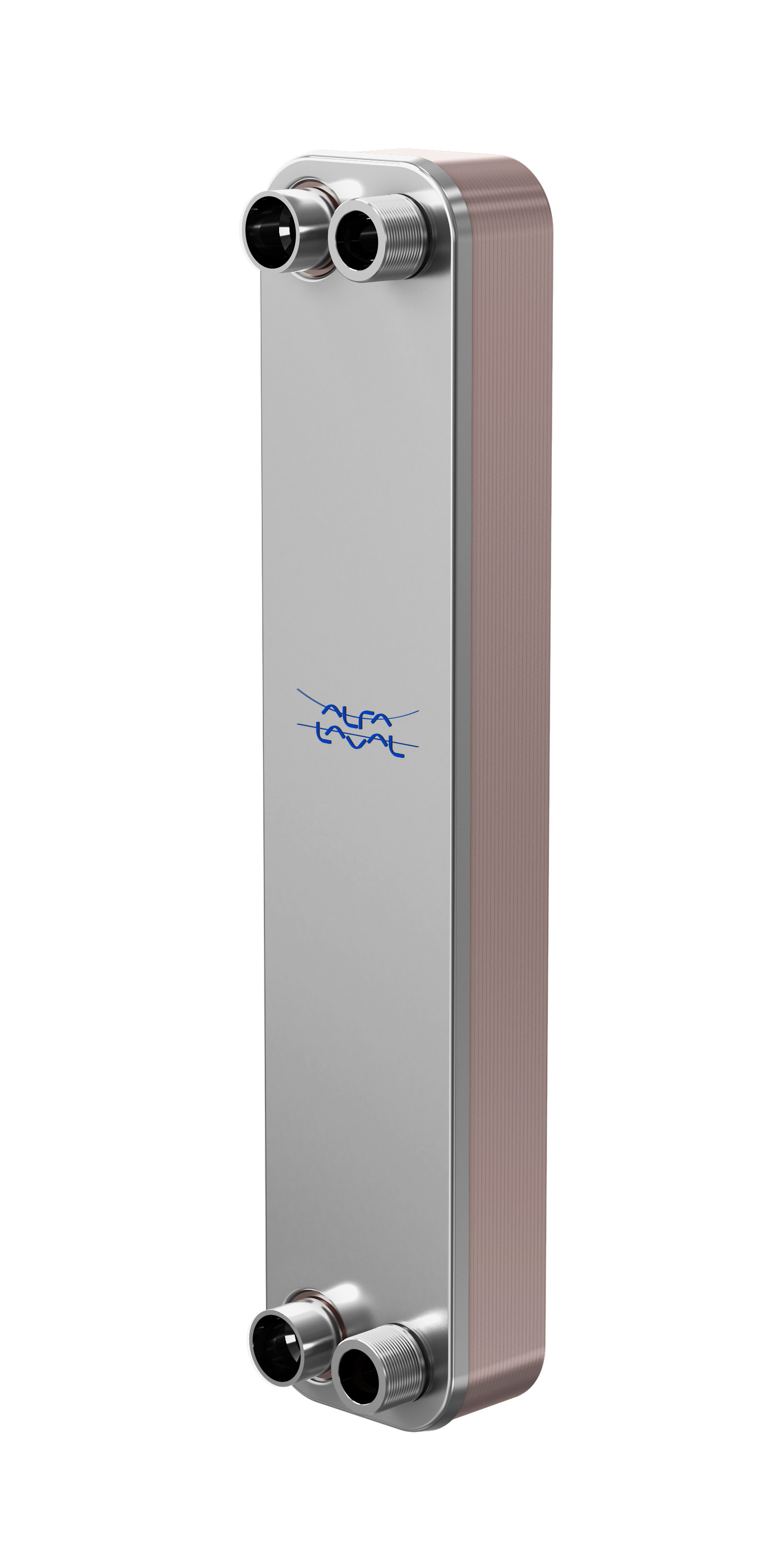

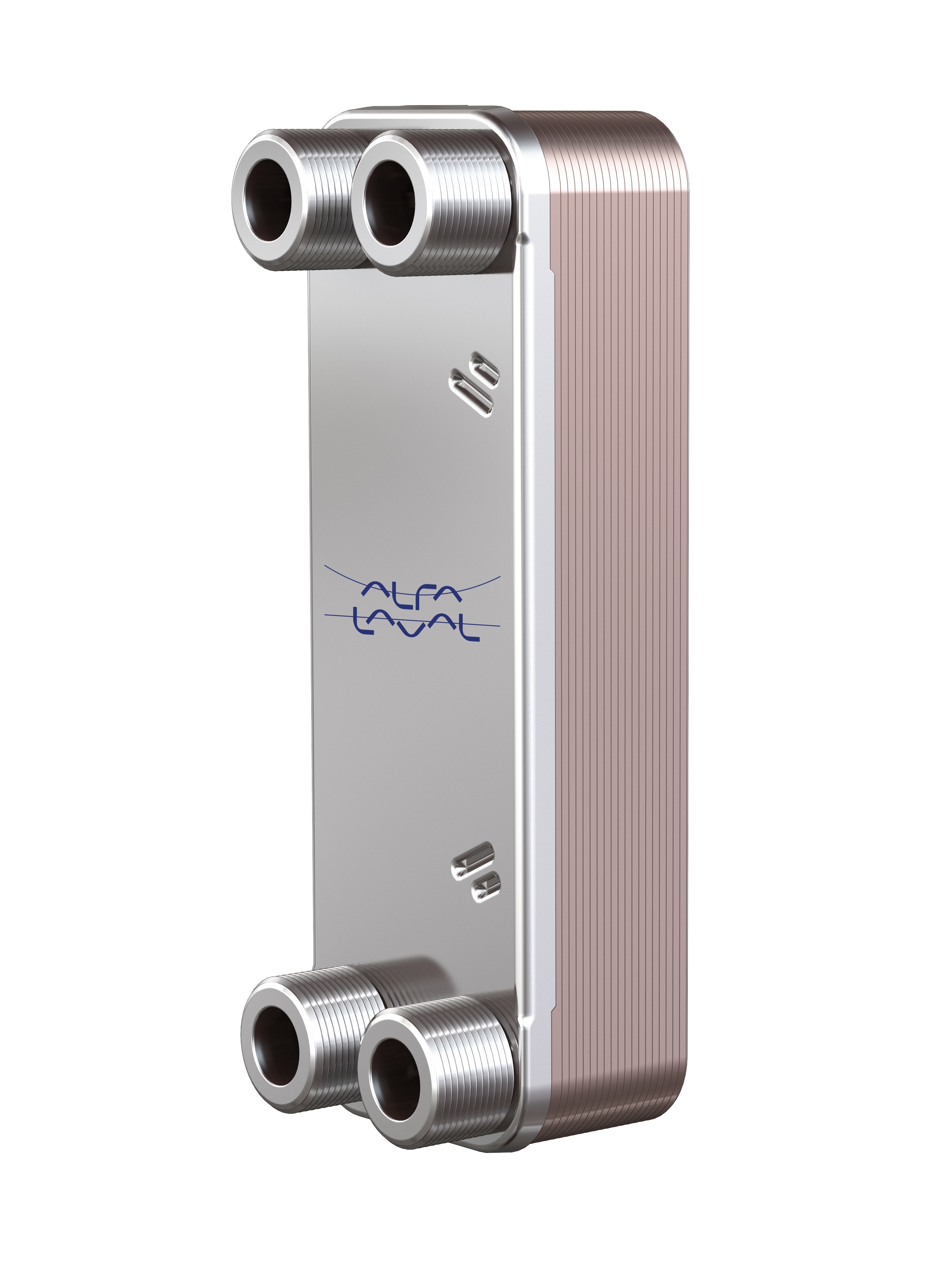

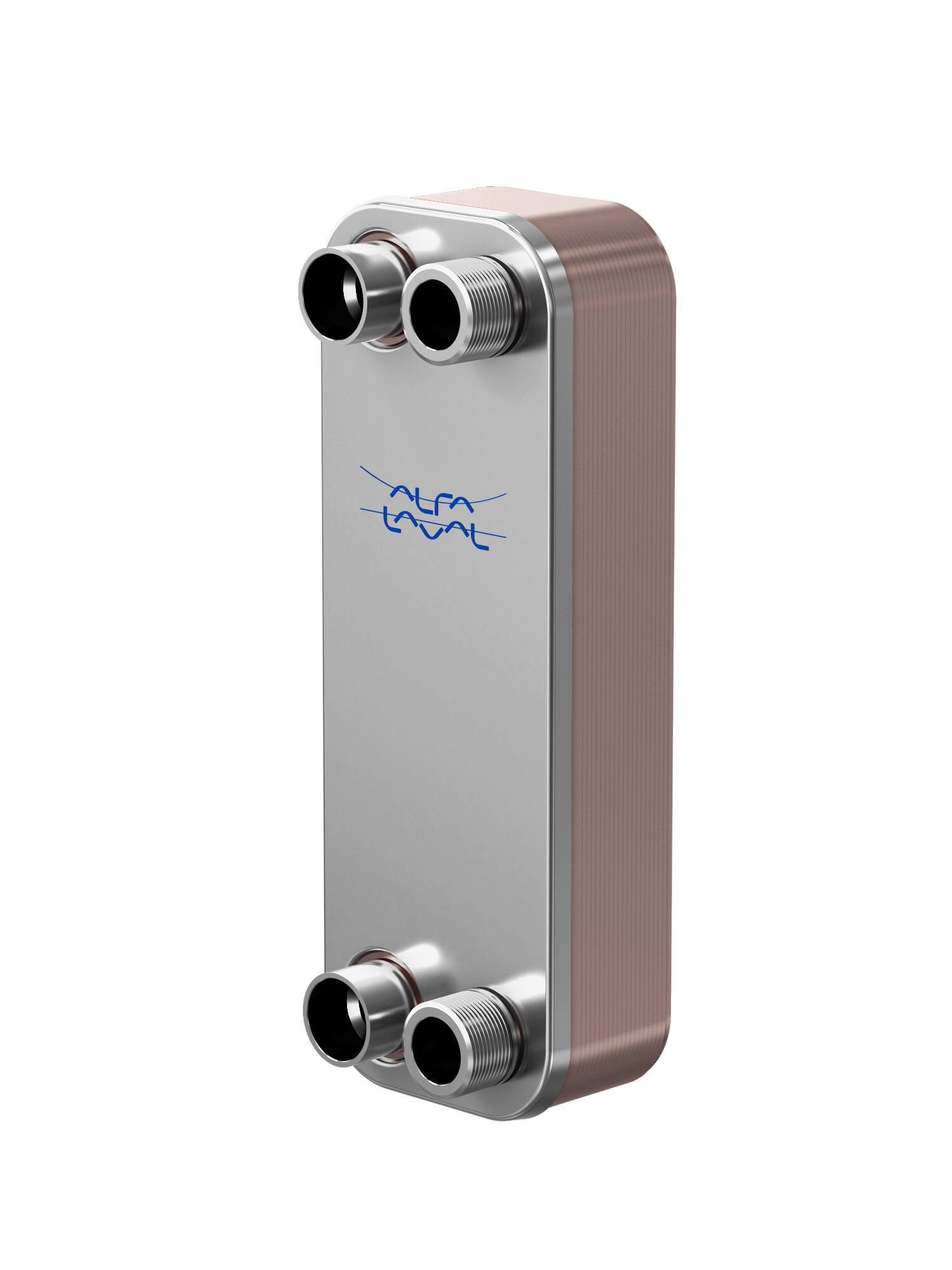

CBH 16              CB 20              CB 30            CB 60
CBH 16 CB20 CB 30 CB 60

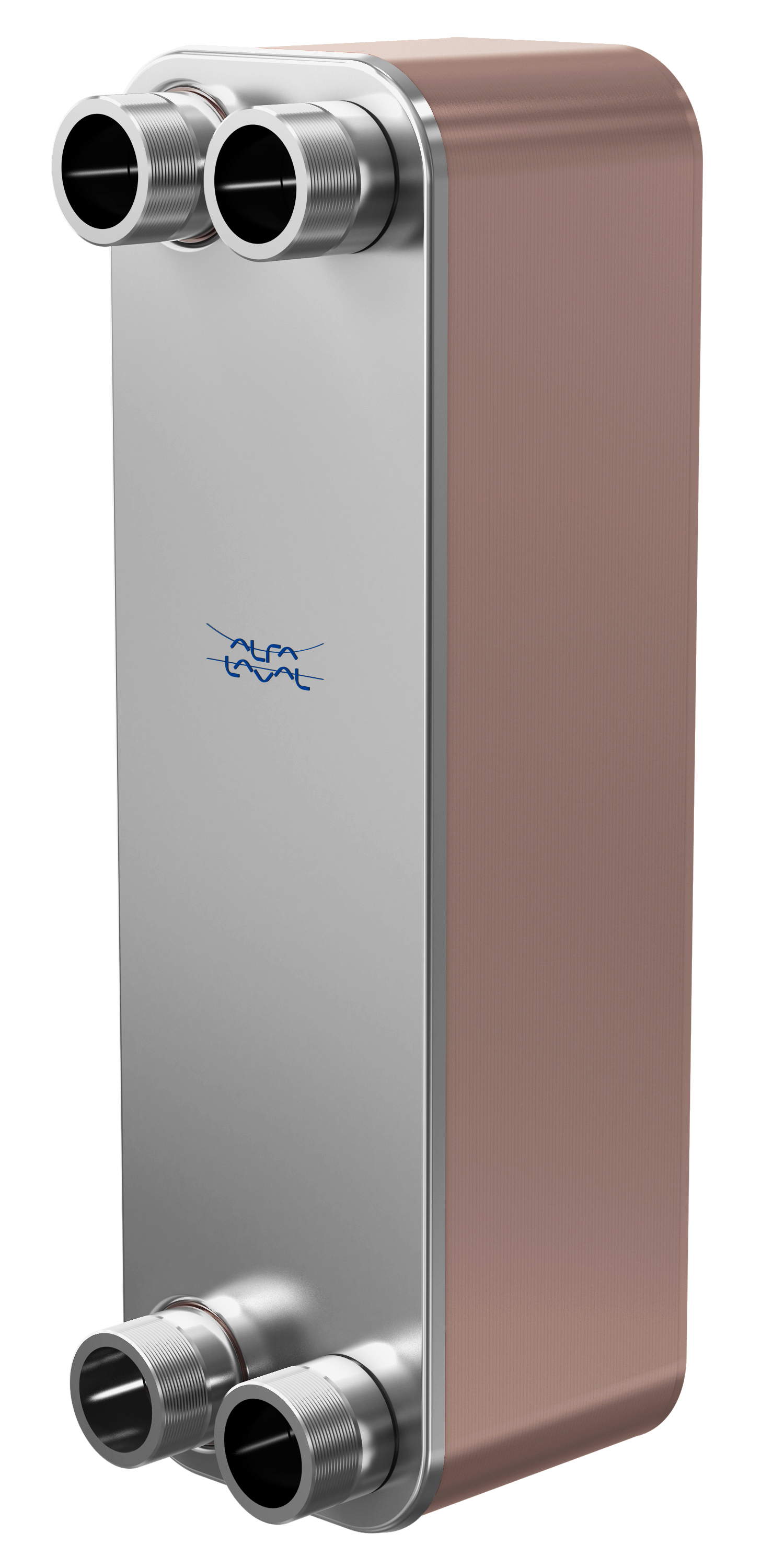

CB 110

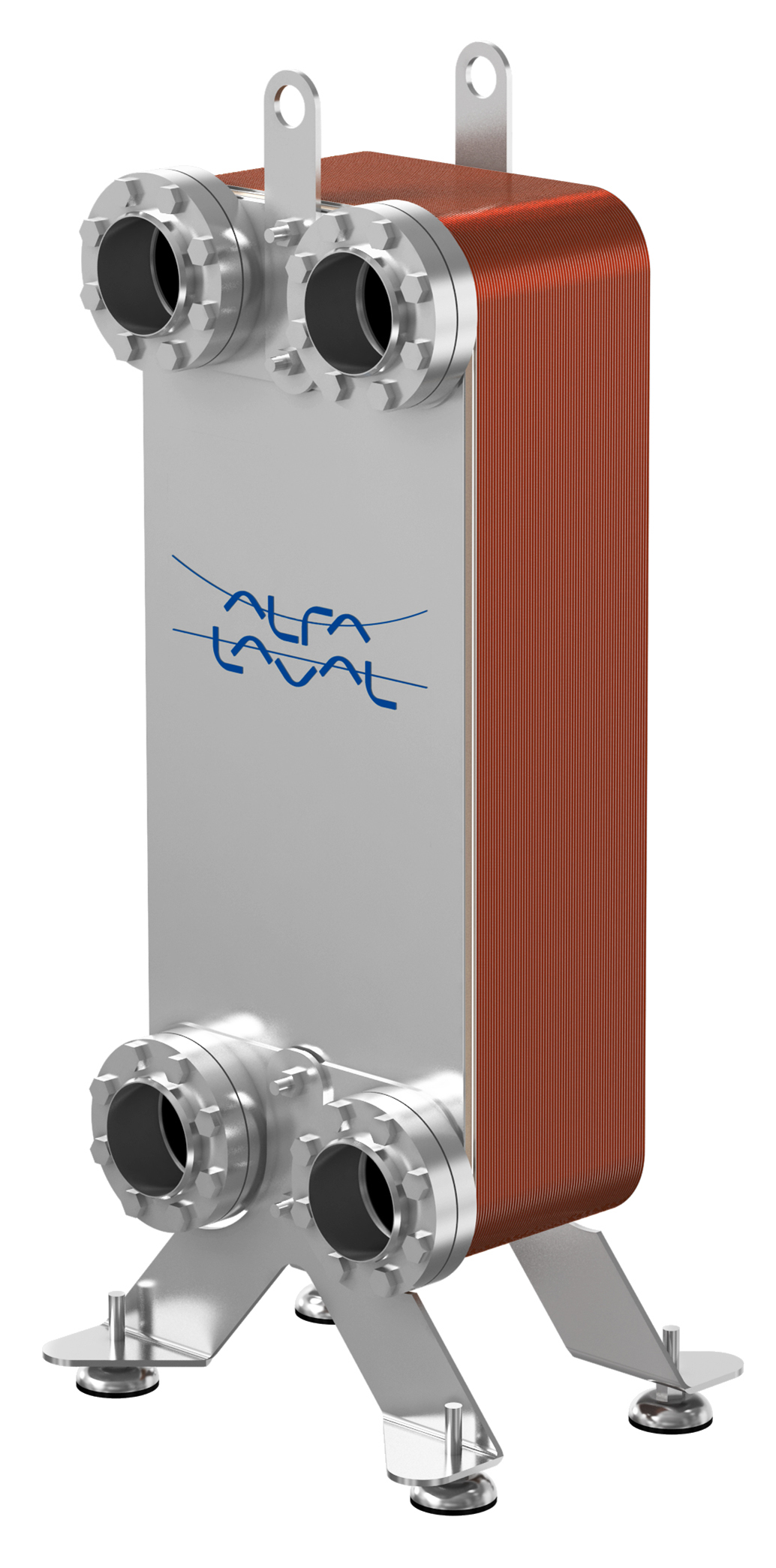

CB 200

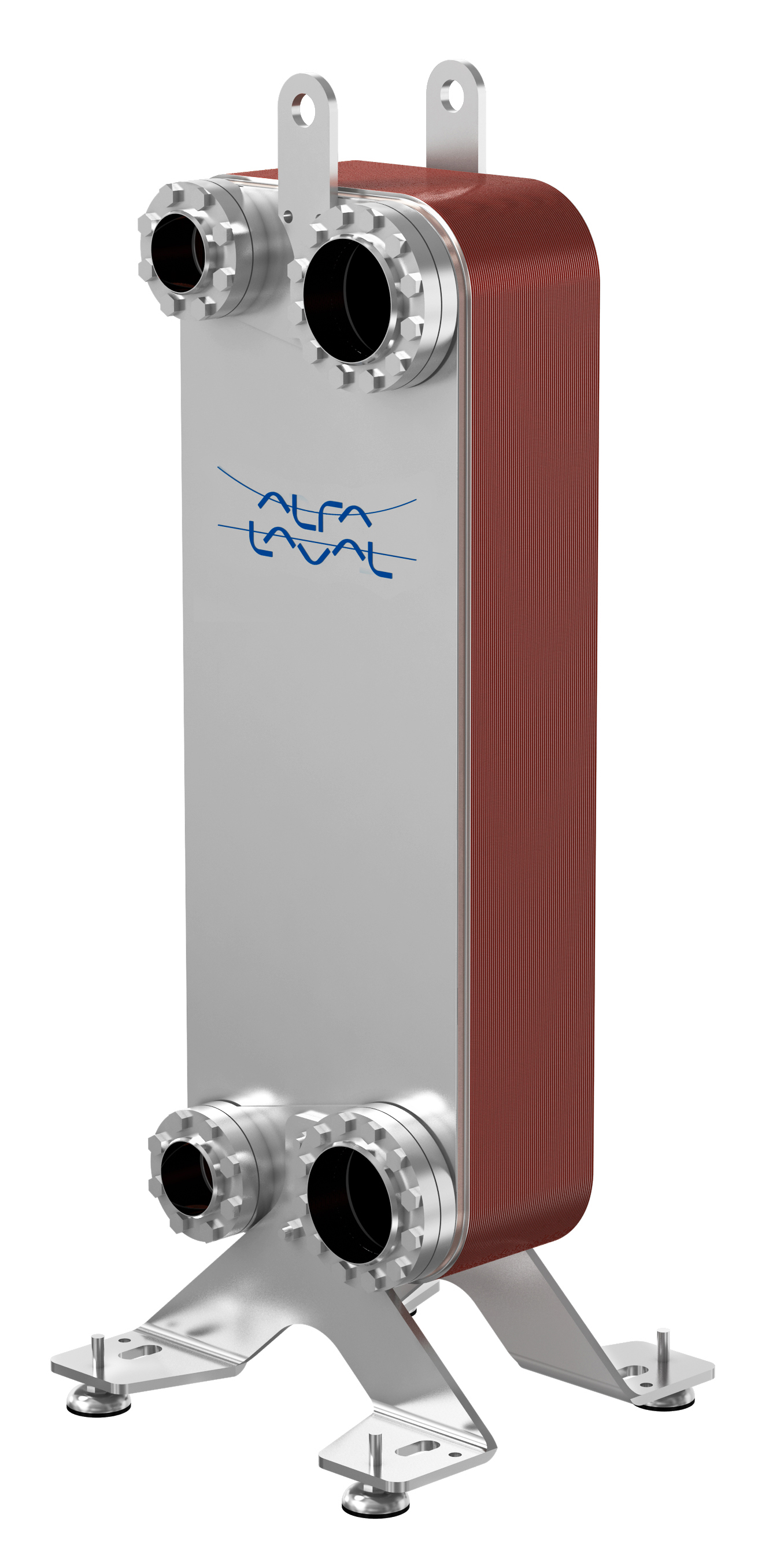

CB 300

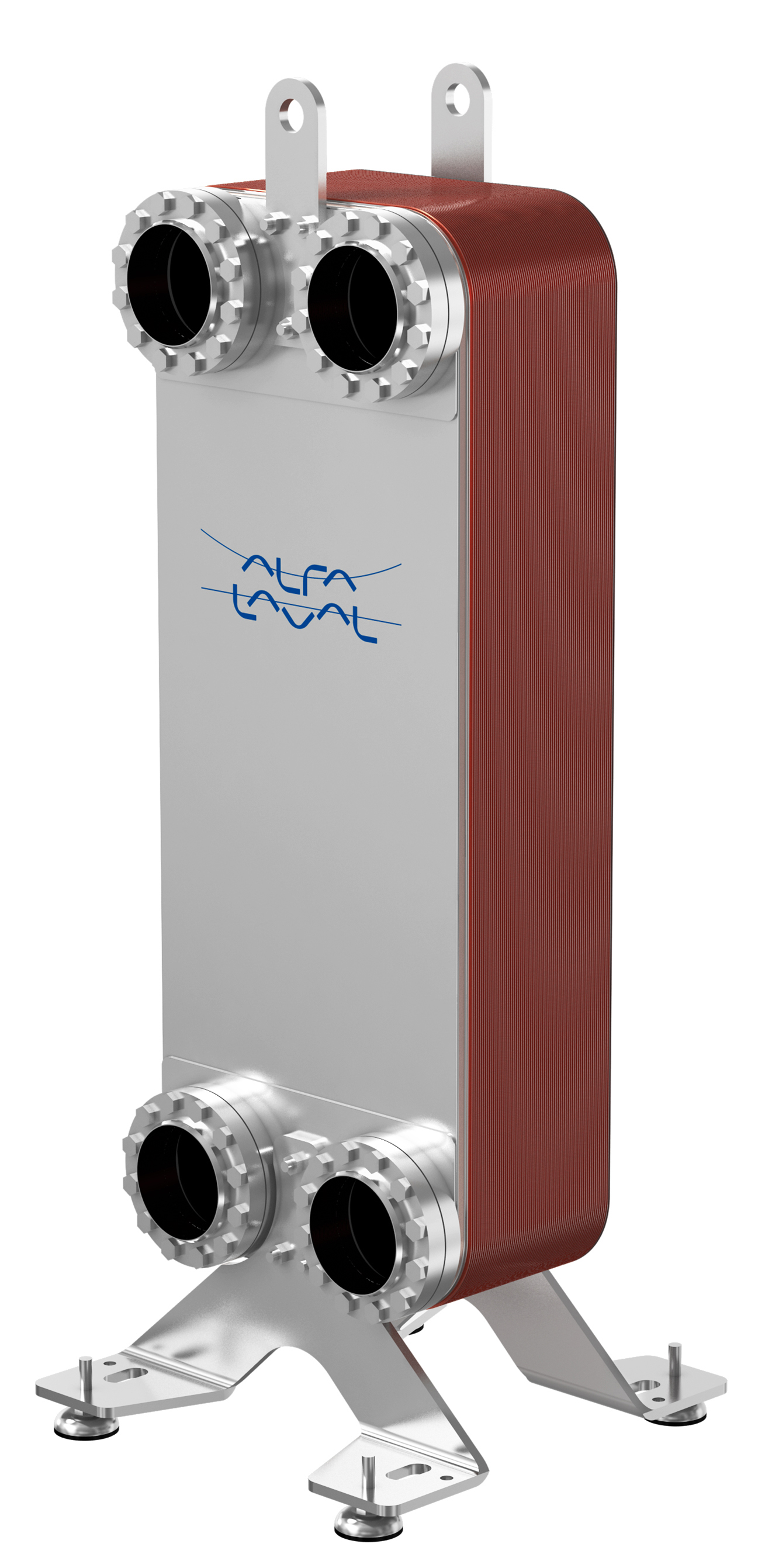

CB 400

CB 110 CB 200 CB 300 CB 400

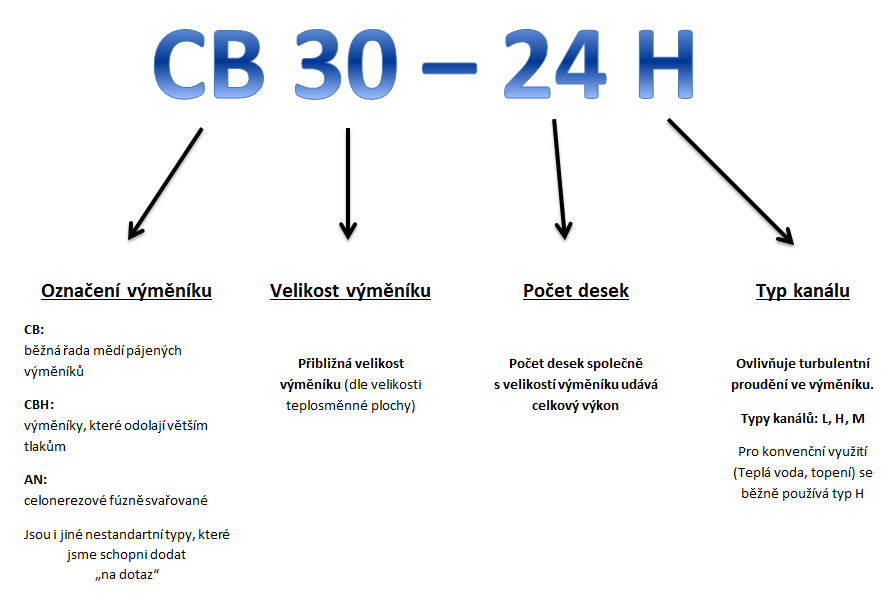

ZNAČENÍ VÝMĚNÍKU

PŮVODNÍ ZNAČENÍ VÝMĚNÍKŮ ALFA LAVAL:

CB 26 bylo nahrazeno řadou CB 30

CB 27 bylo nahrazeno řadou CB 30

CB 52 bylo nahrazeno řadou CB 60

CB 76 bylo nahrazeno řadou CB 110

Řada CB 112 je nahraditelná CB 110

Veškeré výměníky Alfa Laval jsou nahraditelné novými. V případě, že si nejste jistí správnou volbou, kontaktujte nás.



CB - Copper brazed - mědí pájené výměníky

AN - AlfaNova - celonerezové výměníky svařované technologií AlfaFusion

AC - AlfaChill - výparníky, kondenzátory

DOC - Dedicated oil coolers - olejové chladiče se speciálním připojením

Jednotlivé řady výměníků mají společné rozměry roztečí. Není tak problém při nahrazení jednoho typu za jiný.



PŘÍSLUŠENSTVÍ

Šroubení

Alfa Laval ke svým výměníkům může dodat příslušná šroubení z konstrukční oceli. Jako volitelné příslušenství lze dodat také šroubení z nerezové oceli.

Izolace

Izolace chrání svazek desek výměníků a omezuje sálání tepla a únik vlhkosti v místě, kde je výměník provozován. V závislosti na teplotních požadavcích jsou pro většinu typů výměníků k dispozici dva typy izolace, jejíž montáž a demontáž je velmi jednoduchá.

- Tepelná izolace typ A: Kryt z modrého ABS plastu s polyuretanovou pěnou o tloušťce 30 mm uvnitř. Tepělná vodivost 0,031 W/mK. Pro max. provozní teplotu 140°C.

- Tepelná izolace typ B: Izolace z černého EPP polypropylenu (bez krytu) s tloušťkou 20 mm. Tepelná vodivost 0,039 W/mK. Pro max.provozní teplotu 110°C.

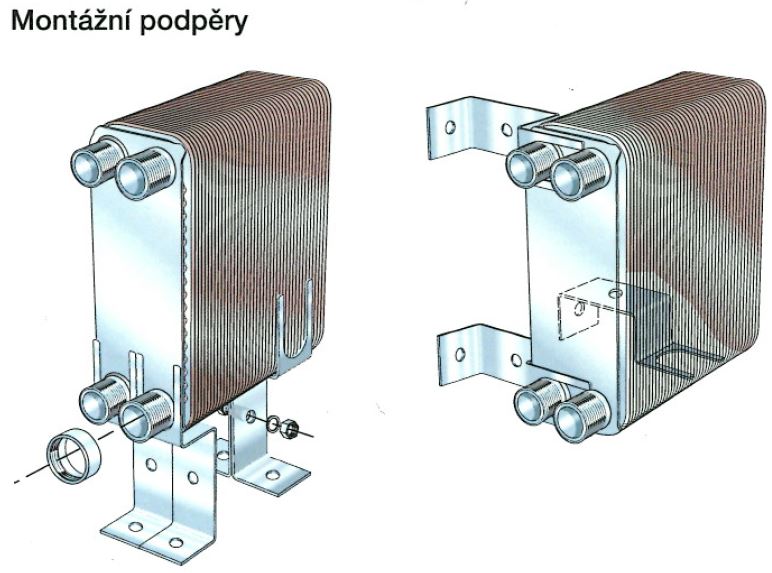

Podpěry

Výměníky typu CB30 a větší jednotky mohou být dodány buď s pevnými, nebo s nastavitelnými podpěrami. Pro tyto výměnky jsou rovněž dostupné montážní podpěry vyrobené z galvanizované oceli, které usnadňují instalační práce a omezují pnutí v připojeném potrubí na minimum. Výměníky typů CB30 a CB60 lze zavěsit na stěnu s použitím standardního rámu, nebo připevnit k podlaze. CB200, CB300 a CB400 jsou vždy dodávány s podpěrami a se závěsným okem, aby byla zajištěna jejich bezpečná a funkční instalace.

deskový výměník - montážní podpěry   deskový výměník - podpěry, nohy



NÁVRH VÝMĚNÍKU

Pro sestavení specifické nabídky připojte ke své poptávce následující údaje:

  • požadovaná průtočná množství nebo tepelný výkon
  • teplotní spády
  • maximální přípustná tlaková ztráta
  • použitá média
  • požadovaný pracovní tlak
