Celonerezové výměníky AlfaNova

Pro nové obzory aplikací, kde hrají zásadní roli odolnost vůči únavě tlakem, vysokým teplotám, korozi a nebo hygienické předpisy.

Použití
výměníku
Princip funkce Standardní
provedení
Návrh
výměníku
Kontakt Ke stažení



AlfaNova je první deskový výměník na světě kompletně vyrobený z nerezové oceli pomocí patentovaného procesu spojování materiálu natavením nazvaného AlfaFusion.



Použití výměníků

- v systémech chlazení s chladivy, které způsobují korozi mědi,
- v topných systémech, kde je používaná korozivní voda,
- v systémech používajících goetermální vodu, v sanitárních a vodovodních systémech s vysokými požadavky na čistotu vody,
- chlazení olejů,
- vytápění a chlazení v průmyslových odvětvích.



Princip funkce

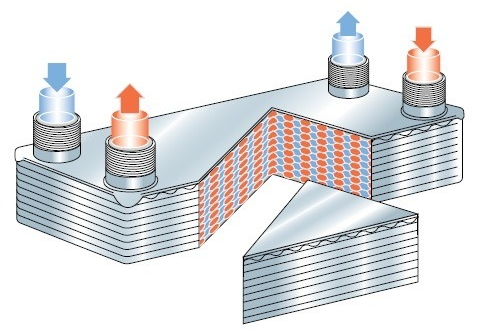

Základem výměníku je svazek profilovaných desek lisovaných z vysoce kvalitní nerezové oceli. Desky jsou k sobě poskládány tak, aby mezi nimi vznikly kanály pro primární a sekundární médium, kam je vstupními otvory distribuována teplonosná kapalina. Teplo prostupuje přes stěny jednotlivých desek a mezi médii tak dochází k předání tepla.



Standardní provedení

Svazek desek je na obou stranách ukončen koncovými deskami, přičemž přední deska je osazena připojovacími hrdly. Pevné spojení shodným druhem materiálu na všech styčných bodech zajišťuje vysokou odolnost proti tlaku a teplotám. Zvlnění desek zvyšuje jejich tuhost a vytváří turbulenci, která přispívá k účinnosti prostupu tepla a současně omezuje zanášení.





Podklady potřebné pro návrh výměníků

Abychom vám mohli navrhnout optimální výměník, potřebuje znát tyto údaje:

- požadovaná průtoková množství nebo tepelný výkon,
- teplotní spády,
- maximální přípustná tlaková ztráta,
- fyzikální vlastnosti použitých kapalin,
- požadovaný pracovní tlak.
