Vyvíječ čisté páry STEAMEX slouží k výrobě čisté páry dle normy ČSN EN 285+A2 z demineralizované vody. Je určen pro provozy, kde je k dispozici technická pára nebo jiný zdroj tepla. Své využití nalezne kdekoliv, kde je kladen důraz na vysokou čistotu a sterilitu. Zařízení jsme vyvíjeli s důrazem na kvalitu výstupní páry, rozměry a pořizovací i provozní náklady. Přečtětě si více o zařízení na výrobu čisté páry STEAMEX.
Popis zařízení

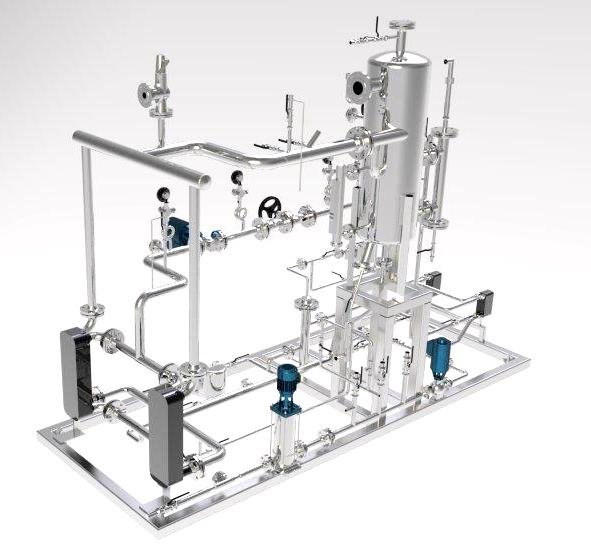

– Vyrábí čistou páru dle ČSN EN 285+A2 pomocí speciálního celonerezového deskového výměníku tepla AlfaNova značky Alfa Laval.
– Zdrojem tepla pro výrobu čisté páry může být topná pára, termoolej nebo horká voda.
– Všechny součásti zařízení, které jsou v kontaktu s čistou párou, jsou z kvalitní nerezové oceli, povrch je upraven mořením a pasivací.
– Autonomní řídicí systém umožňuje komunikaci s centrálním řídicím systémem – propojení na dispečink.
– Telemetrie zařízení pomocí internetového přenosu s archivací dat.

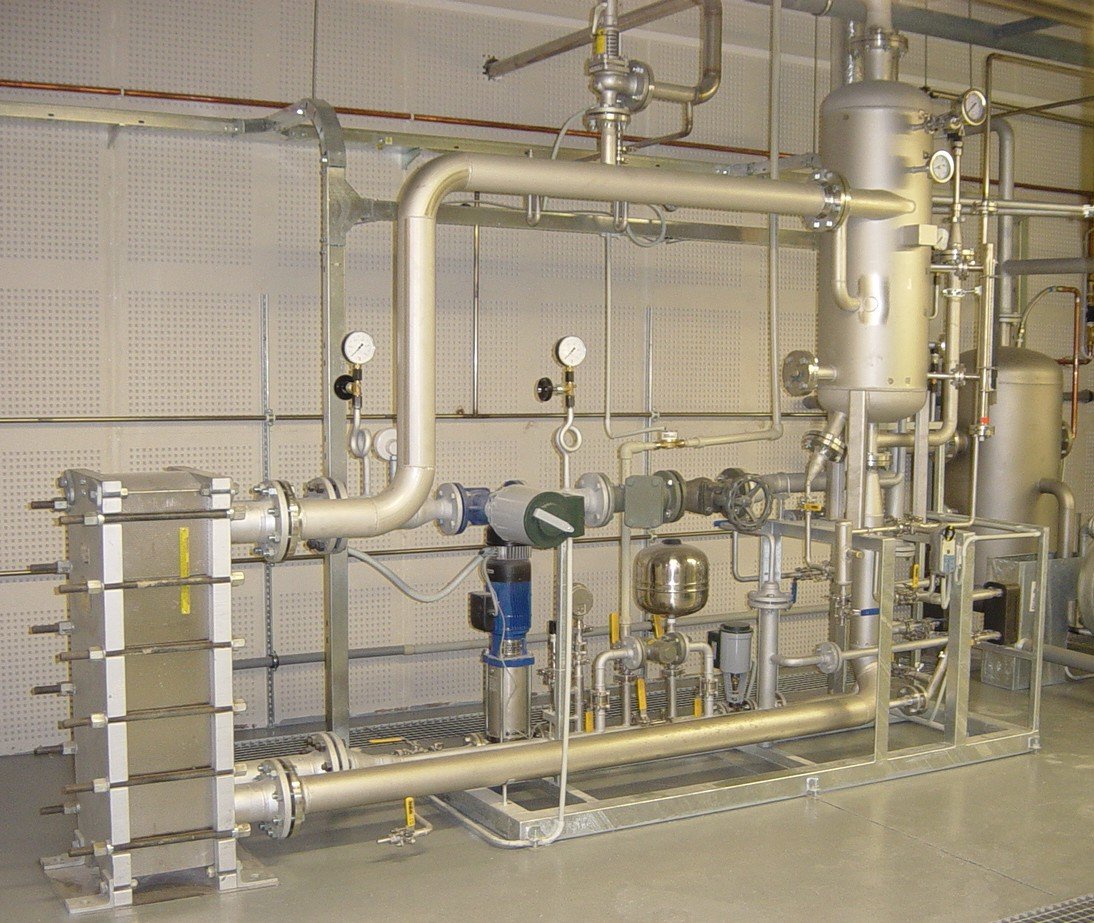

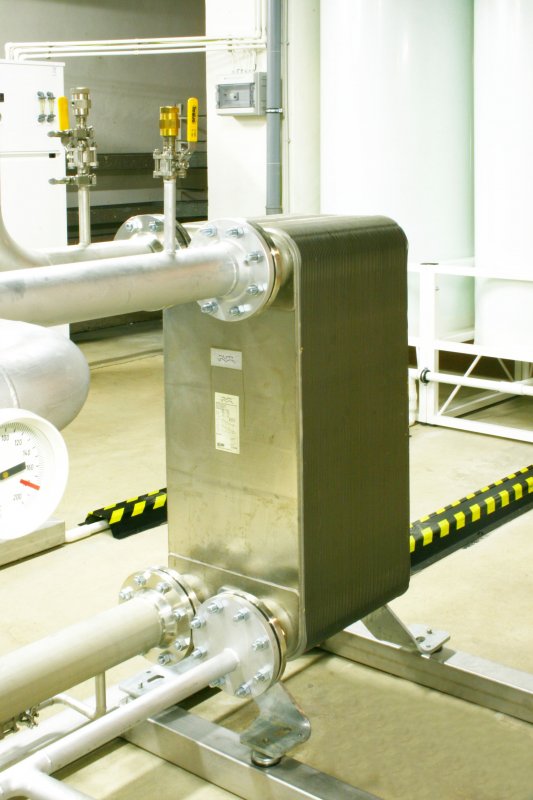

Naše technologie využívá oproti klasickým rozměrným tlakovým nádobám celonerezový deskový výměník. Ten dosahuje až čtyřnásobně větší teplosměnné plochy. Výrazně tak urychluje proces výroby čisté páry a může reagovat na okamžité špičkové odběry spotřebičů.

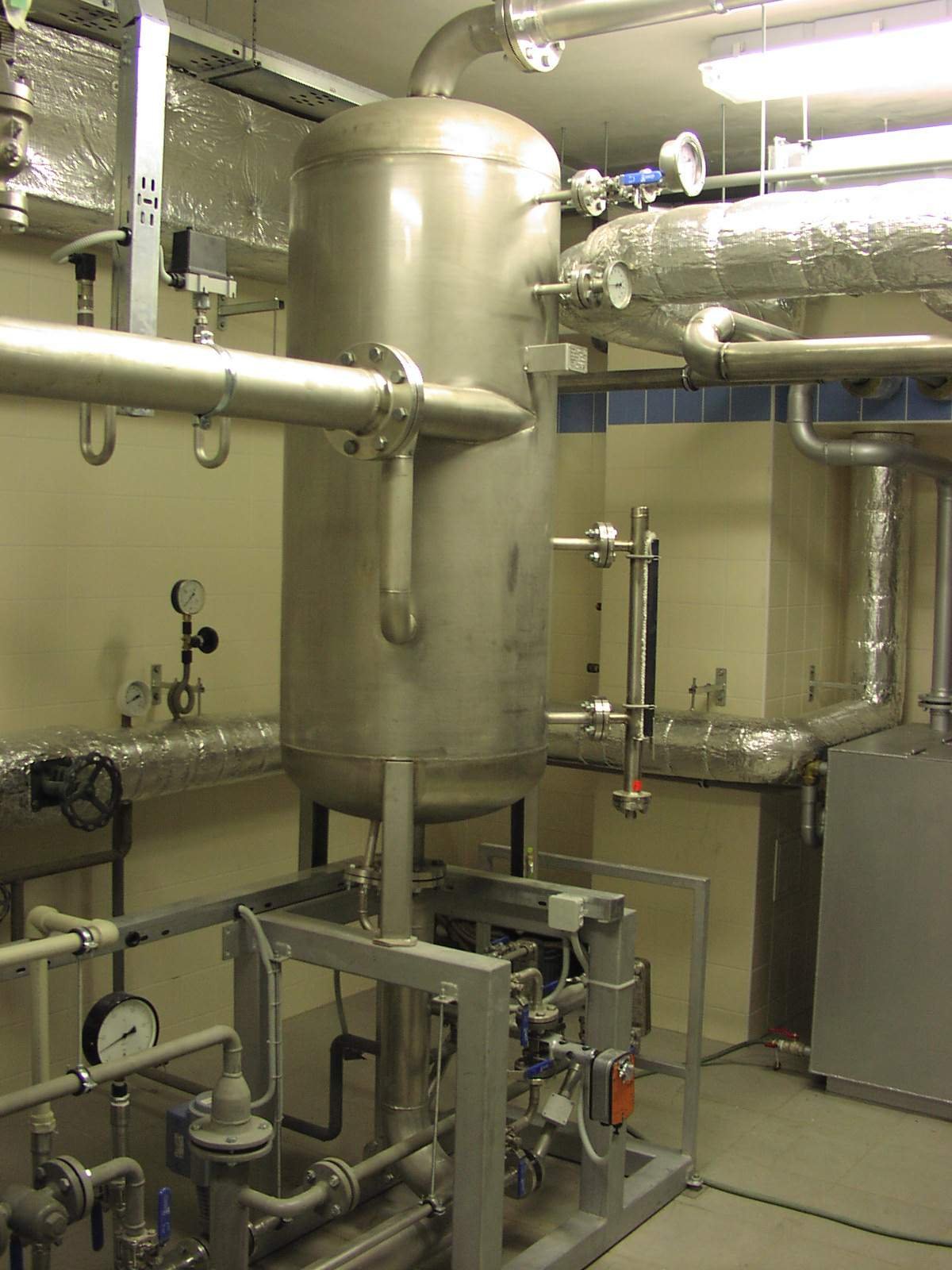

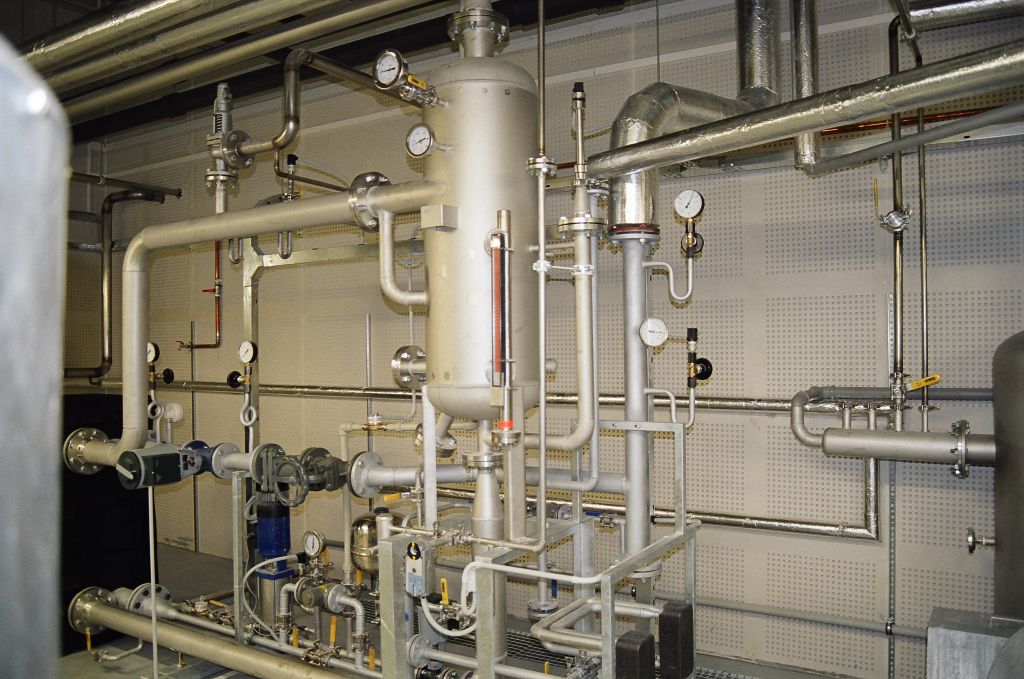

Za výměníkem je osazen tangenciální separátor vlhkosti, který zajišťuje suchost páry na výstupu. Všechny povrchy, přicházející do kontaktu s čistou párou, jsou vyrobené z nerezové oceli povrchově upravené mořením a pasivací.

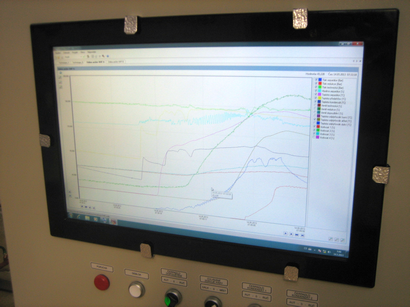

Pro ovládání, nepřetržitý monitoring a archivaci dat jsme vyvinuli vlastní řídicí software. Ten modifikujeme dle konkrétních požadavků klienta. Kvalitu čisté páry jsme schopni měřit nejen na výstupu ze zařízení, ale i v místě spotřeby.
Malé rozměry celého zařízení a zároveň jeho nízká hmotnost snižují nároky na velikost transportní cesty a umožňují jeho instalaci i ve vyšších podlažích budov. Délka odstávky v případě servisních činností je díky využití unikátní technologie minimální.
Technické parametry
Výkon |
Rozměry (maximální) |
Hmotnost |
|||
STEAMEX 300 | 100-300 kg/h čisté páry | Délka | 3200 mm | Celková dle výkonu | 500-1500 kg |
STEAMEX 750 | 350-750 kg/h čisté páry | Šířka | 1400 mm | ||
STEAMEX 1500 | 800-1500 kg/h čisté páry | Výška | 2900 mm |
Výhody zařízení
– Kompaktní provedení na nerezovém rámu bez potřeby stavebních základů
– Kompletace na místě bez potřeby dalších montážních otvorů
– Snadná manipulace díky malé celkové hmotnosti zařízení
– Zefektivnění provozu zařízení díky velké teplosměnné ploše deskového výměníku
– Dálkové řízení a sledování provozu
– Minimální požadavky na servis zařízení
– Automatický odluh a odkal
– Vývody demivody pro potřeby objektu
– Možnost varianty s odplyňovačem
– Snadná obsluha zařízení
Certifikáty

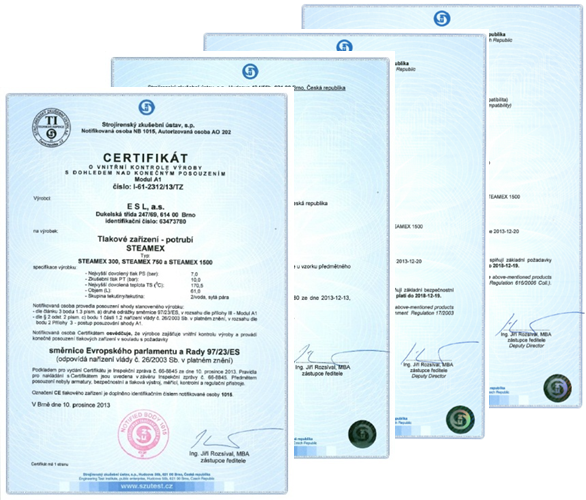

Zařízení STEAMEX bylo posouzeno a certifikováno notifikovanou osobou, Strojírenským zkušebním ústavem v Brně.
– Certifikát číslo I-61-2312/13/TZ
– Certifikát číslo B-31-01096-13
– Certifikát číslo E-31-01060-13
– Certifikát číslo E-31-01095-13
V roce 2013 byl na specifické prvky zařízení získán užitný vzor číslo 25873.
