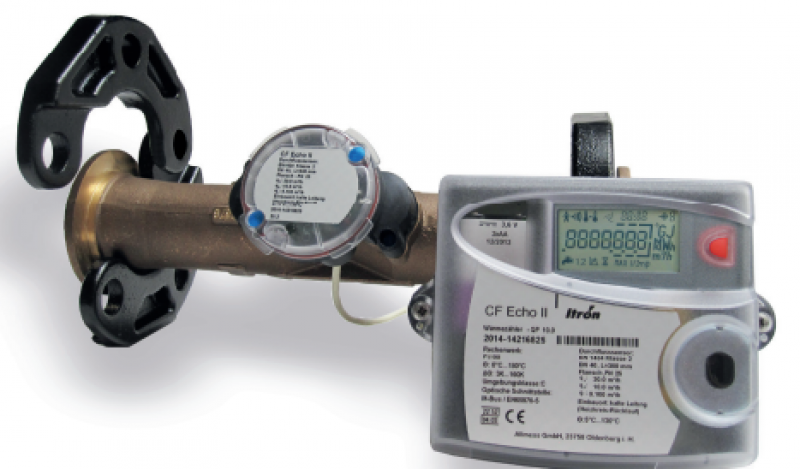

Měřič tepla CF Echo II

Měřič tepla CF Echo II

od 8 700,00 Kč

Cena s DPH od: 10 527,00 Kč

Kód produktu: 61XX4341XX23

Máte dotaz?
Kontaktujte specialistu!

Václav Plšek

Václav Plšek

Prodej, Specialista na deskové výměníky
    • Inovovaný ultrazvukový měřič tepla řady CF Echo
    • Přesnost měření – třída 2 dle EN 1434, třída prostředí A, PTB třída C
    • Doba platnosti ověření 4 roky
  • Objednací kód Popis DN Qn L Závit
    610543411423 Měřič tepla CF Echo II - G 3/4" 15 1,5 110 3/4"
    611143411423 Měřič tepla CF Echo II - G 1" 20 2,5 130 1"
    611843411823 Měřič tepla CF Echo II - G 5/4" 25 3,5 260 5/4"
    612643413423 Měřič tepla CF Echo II - G 6/4" 32 6 260 6/4"
    613343413423 Měřič tepla CF Echo II - G 2" 40 10 300 2"

    CF Echo II – kompaktní ultrazvukový měřič tepla s integrovanými částmi: průtokoměr s vyhodnocovací jednotkou (připojení na svorkovnici – možné rozpojit), snímače teploty Pt 100 (Pt 500). Modulární konstrukce, vyspělé funkce a diagnostika, vysoká dynamika průtoků, snadná instalace, minimální údržba, dlouhá životnost

    • Aplikace:
      Vytápění
      Kombinované vytápění a chlazení
    • Technické charakteristiky – elektronická část
      – Rozsah teplot: 0 – 180 °C
      – ΔT: 3 – 160 K
      – Korekce entalpie: automatická
      – EEPROM: ano
      – Snímače teploty: Pt 100 (Pt 500)
      – Montáž vyhodnocovací jednotky na průtokoměr nebo na zeď
      – stupeň krytí: IP 64
    • Pulsní čísla
      Externí vodoměry: 1; 2,5; 10; 25; 100; 250; 1000 litrů/puls
    • Technické charakteristiky – průtokoměr
      – Rozsah teplot: 5 – 130 °C, max 150°C
      – Jmenovitý tlak: PN 16/PN 25
      – IP 67
      – Dynamický rozsah: Qp/Qi > 100:1, Qmax/Qst > 1100:1
      – Metrologie nezávislá na teplotě média
      – Horizontální i vertikální montáž
      – Adaptéry a otáčivé příruby
    • Multifunkční LCD displej
      Multifunkční displej (7 místný), 3 odečtové myčky, ovládání 1 tlačítkem (přechod mezi smyčkami po stisku tlačítka > 3 sec)
    • Napájení:
      Lithiová baterie 3,6 V, Tž = 12 roků
      Lithiová baterie 3,6 V, Tž = 6 roků
      Síťové napájení 230 V (+10% -15%)
    • Externí komunikace
      Optické rozhraní
      Volitelné komunikační karty:
      – M BUS/ 2 externí vodoměry
      – Pulsní výstup Energie – Objem (bez polarity 20 mA-30 V-250 ms)
      – M BUS/ Pulsní výstup Energie, Objem
      – Modem/ 2 externí vodoměry
      – LON/2 externí vodoměry
      – GSM
  • parametry
    • Inovovaný ultrazvukový měřič tepla řady CF Echo
    • Přesnost měření – třída 2 dle EN 1434, třída prostředí A, PTB třída C
    • Doba platnosti ověření 4 roky
  • popis
    Objednací kód Popis DN Qn L Závit
    610543411423 Měřič tepla CF Echo II - G 3/4" 15 1,5 110 3/4"
    611143411423 Měřič tepla CF Echo II - G 1" 20 2,5 130 1"
    611843411823 Měřič tepla CF Echo II - G 5/4" 25 3,5 260 5/4"
    612643413423 Měřič tepla CF Echo II - G 6/4" 32 6 260 6/4"
    613343413423 Měřič tepla CF Echo II - G 2" 40 10 300 2"

    CF Echo II – kompaktní ultrazvukový měřič tepla s integrovanými částmi: průtokoměr s vyhodnocovací jednotkou (připojení na svorkovnici – možné rozpojit), snímače teploty Pt 100 (Pt 500). Modulární konstrukce, vyspělé funkce a diagnostika, vysoká dynamika průtoků, snadná instalace, minimální údržba, dlouhá životnost

    • Aplikace:
      Vytápění
      Kombinované vytápění a chlazení
    • Technické charakteristiky – elektronická část
      – Rozsah teplot: 0 – 180 °C
      – ΔT: 3 – 160 K
      – Korekce entalpie: automatická
      – EEPROM: ano
      – Snímače teploty: Pt 100 (Pt 500)
      – Montáž vyhodnocovací jednotky na průtokoměr nebo na zeď
      – stupeň krytí: IP 64
    • Pulsní čísla
      Externí vodoměry: 1; 2,5; 10; 25; 100; 250; 1000 litrů/puls
    • Technické charakteristiky – průtokoměr
      – Rozsah teplot: 5 – 130 °C, max 150°C
      – Jmenovitý tlak: PN 16/PN 25
      – IP 67
      – Dynamický rozsah: Qp/Qi > 100:1, Qmax/Qst > 1100:1
      – Metrologie nezávislá na teplotě média
      – Horizontální i vertikální montáž
      – Adaptéry a otáčivé příruby
    • Multifunkční LCD displej
      Multifunkční displej (7 místný), 3 odečtové myčky, ovládání 1 tlačítkem (přechod mezi smyčkami po stisku tlačítka > 3 sec)
    • Napájení:
      Lithiová baterie 3,6 V, Tž = 12 roků
      Lithiová baterie 3,6 V, Tž = 6 roků
      Síťové napájení 230 V (+10% -15%)
    • Externí komunikace
      Optické rozhraní
      Volitelné komunikační karty:
      – M BUS/ 2 externí vodoměry
      – Pulsní výstup Energie – Objem (bez polarity 20 mA-30 V-250 ms)
      – M BUS/ Pulsní výstup Energie, Objem
      – Modem/ 2 externí vodoměry
      – LON/2 externí vodoměry
      – GSM
  • Technická specifikace
  • dokumenty

Vyberte variantu:

Měřič tepla CF Echo II - DN15, Qn 1,5

Skladem 1 kus

Kód produktu: 610543411423
Hmotnost: 5

8 700,00 Kč bez DPH

10 527,00 Kč Cena včetně DPH


Měřič tepla CF Echo II - DN20, Qn 2,5

Skladem

Kód produktu: 611143411423
Hmotnost: 5

9 200,00 Kč bez DPH

11 132,00 Kč Cena včetně DPH


Měřič tepla CF Echo II - DN25, Qn 3,5

Skladem

Kód produktu: 611843411823
Hmotnost: 5

15 100,00 Kč bez DPH

18 271,00 Kč Cena včetně DPH


Měřič tepla CF Echo II - DN32, Qn 6

Skladem

Kód produktu: 612643413423
Hmotnost: 5

19 500,00 Kč bez DPH

23 595,00 Kč Cena včetně DPH


Měřič tepla CF Echo II - DN40, Qn 10

Skladem 1 kus

Kód produktu: 613343413423
Hmotnost: 5

23 600,00 Kč bez DPH

28 556,00 Kč Cena včetně DPH
