Vyberte variantu:
Pl- TZ 50, G65 DN50 rozteč 150
Kód produktu: 600000005065
Hmotnost: 5
Pl- TZ 80, G100-160 DN80 rozteč 240mm
Kód produktu: 600000080100
Hmotnost: 5
Pl- TZ 80, G250 DN80 rozteč 240mm
Kód produktu: 600000080250
Hmotnost: 5
Pl- TZ 100, G250 DN100 rozteč 300mm
Kód produktu: 600000100250
Hmotnost: 5
Pl- TZ 100, G400 DN100 rozteč 300mm
Kód produktu: 600000100400
Hmotnost: 5
Popis produktu:

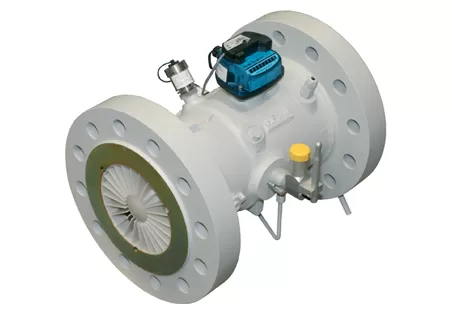

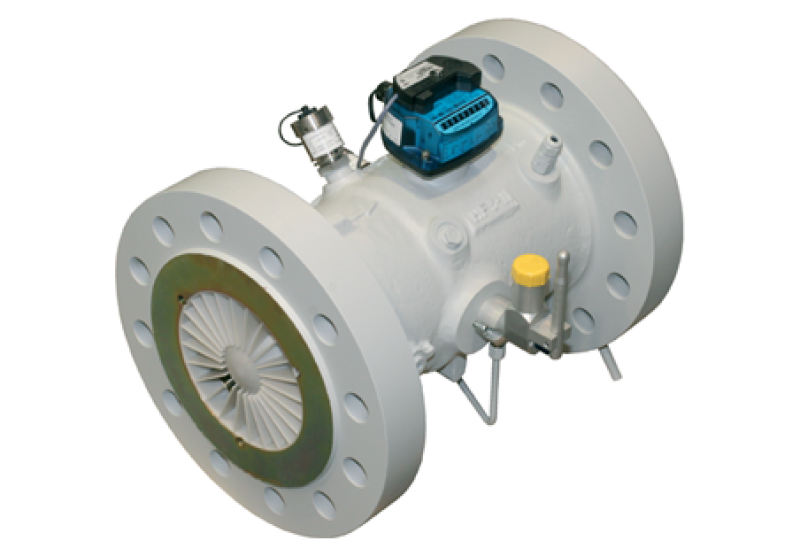

Turbínový plynoměr
- široký měřící rozsah
- rozšířený měřící rozsah na 1:30
- stupeň krytí proti vlivům okolního prostředí IP 67
- vybavení NF, SF a VF vysílači impulzů
- přizpůsobení pro připojení elektronických přístrojů
- velmi vysoká odolnost proti poruchám v proudění plynu
- výborný při měření na vysokém tlaku
- odpovídá normám a předpisům EEC a doporučením O.I.L.M.
- schváleno v České republice TCS 1433/83 - 451
- průtok : od 8 do 25 000 m3/hod
- tlak : PN 10 až PN 100 nebo ANSI 125 až ANSI 600
- teplota plynu : -10 °C až +60 °C
- teplota okolí : -20 °C až +60 °C
- skladovací teplota : -40 °C až +70 °C
Obecně
TZ je navržen pro přesné měření průtoku různých druhů plynu. Plynoměr má pozoruhodné metrologické vlastnosti, jak při měření na nízkém, tak na vysokém tlaku. Jednou z jeho hlavních předností je jeho výjimečná odolnost proti poruchám v proudění plynu.
Konstrukce a popis funkce
Turbínový plynoměr TZ se skládá z 5-ti základních částí:
- těleso plynoměru
- vestavěný usměrňovač toku plynu
- měřící jednotka s turbínovým kolem
- magnetická spojka
- mechanické válečkové otočné počítadlo, které slouží k zobrazení proteklého objemu plynu
Charakteristiky a funkce
Plynoměr odpovídá předpisům a normám EEC, doporučením O.I.M.L. a normě ISO/DIN 9951.
Plynoměr je rovněž typově schválen pro Českou republiku.
TCS 1433/83 - 451
- schválený rozsah měření : 1: 20 nebo 1:30
- účinný rozsah měření : >1:30 (narůstá s tlakem)
- přesnost plynoměru : 2% mezi Qmin a 0,2 Qmax
1% mezi 0,2 Qmax a Qmax
Plynoměr TZ je standardně ověřován při atmosférickém tlaku. Na požádání je možné provést doplňkový test na vysoký tlak.
