Výměníky do projektu BIM

...usnadňují práci projektantům TZB



Building Information Modeling (informační model budovy) je moderní, inteligentní proces pro tvorbu a správu projektů založený na modelu.

  • Usnadňuje výměnu informací v rámci procesu návrhu projektu, výstavby a používání budovy.
  • Umožňuje tvořit a spravovat projekty rychleji, ekonomičtěji a s nižším dopadem na životní prostředí.
  • Poskytuje informace o stavbě od vytvoření projektu přes kompletní realizaci až k samotné údržbě budovy.

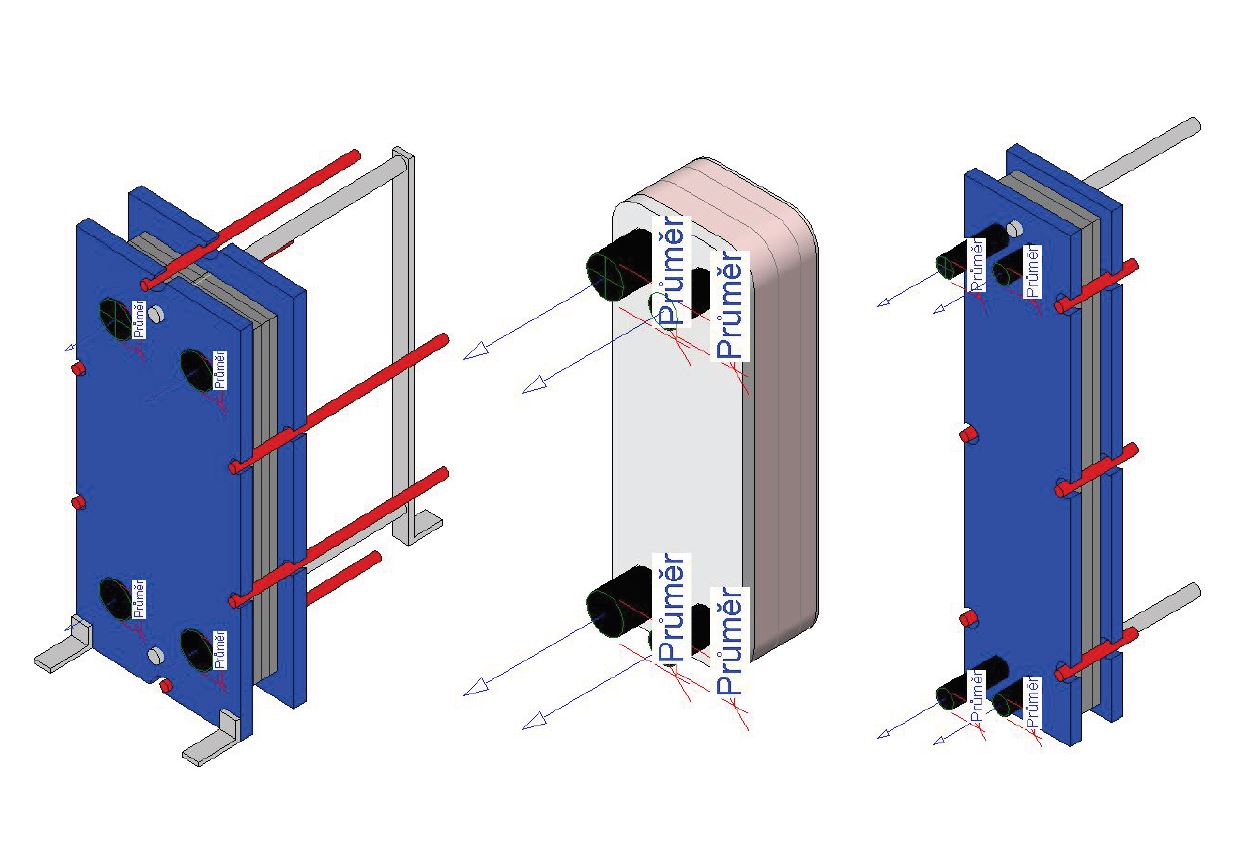

Usnadněte a urychlete si projektování s BIM objekty výměníků Alfa Laval...

(téměř) vše uděláme za vás.

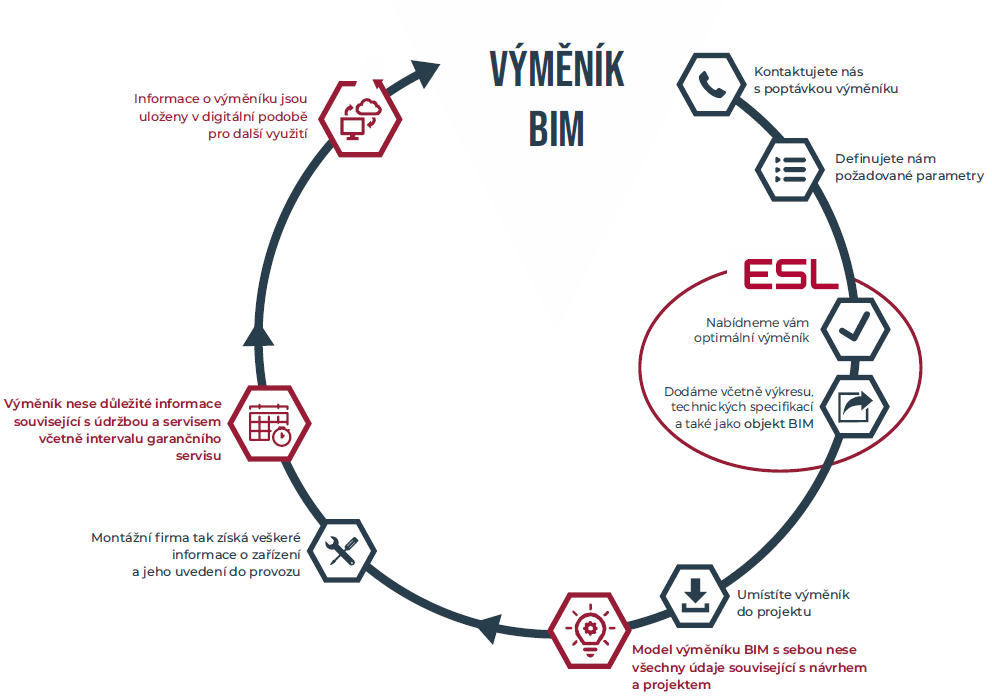

>> Co od vás potřebujeme | Kontaktujte nás s poptávkou výměníku a definujte nám požadované parametry výměníku (např. výkon, průtoky, teploty, max. tlakové ztráty a médium)

>> Co pro vás uděláme | Nabídneme vám optimální výměník a po odsouhlasení vám dodáme výkres, technickou specifikaci a také jako objekt BIM

>> A co dál | Umístíte výměník do projektu (objekt výměníku BIM s sebou nese všechny údaje související s návrhem a projektem)









V čem jsou tyto objekty výjimečné

Naše objekty výměníků Alfa Laval (vždy vytvořené individuálně pro váš projekt) se liší od veřejně dostupných tím, že obsahují všechny potřebné informace k projektu. Tyto objekty dále není třeba popisovat nebo upravovat.

Požadované BIM objekty vám dodáme ve formátu pro platformu Autodesk Revit®, která je kompatibilní s verzemi 2018 a novějšími.

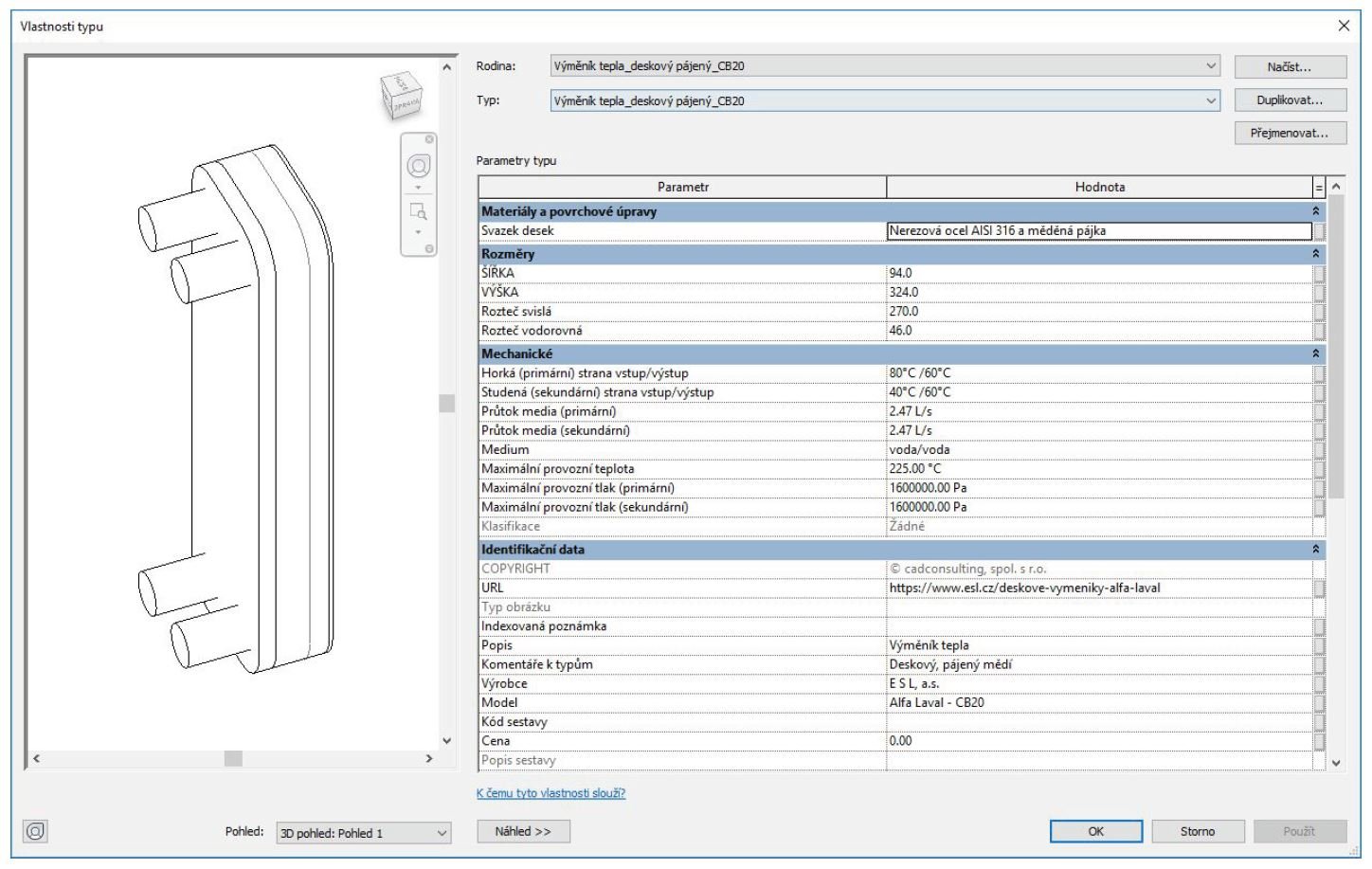

Údaje, které obsahují naše objekty

Obecné údaje

  • název projektu
  • jméno projektanta
  • datum vzniku modelu
  • sériové číslo
  • výrobní číslo
  • servisní interval
  • kontakt na servis

Mechanické údaje

  • výkon
  • horká a studená strana (vstupní a výstupní teploty)
  • průtok primáru
  • průtok sekundáru
  • látka media
  • maximální provozní teplota
  • maximální provozní tlak

Rozměrové vlastnosti

  • šířka
  • výška
  • hloubka
  • svislá a vodorovná rozteč
  • tloušťka desek

Připojení a kanály

  • typ a velikost připojení potrubí
  • tloušťka kanálu
  • počet a kanály desek
  • asymetrické kanály
  • rámová deska
  • počet dělících desek

Identifikační data

  • výrobce
  • model
  • popis
  • komentáře k typům
  • URL

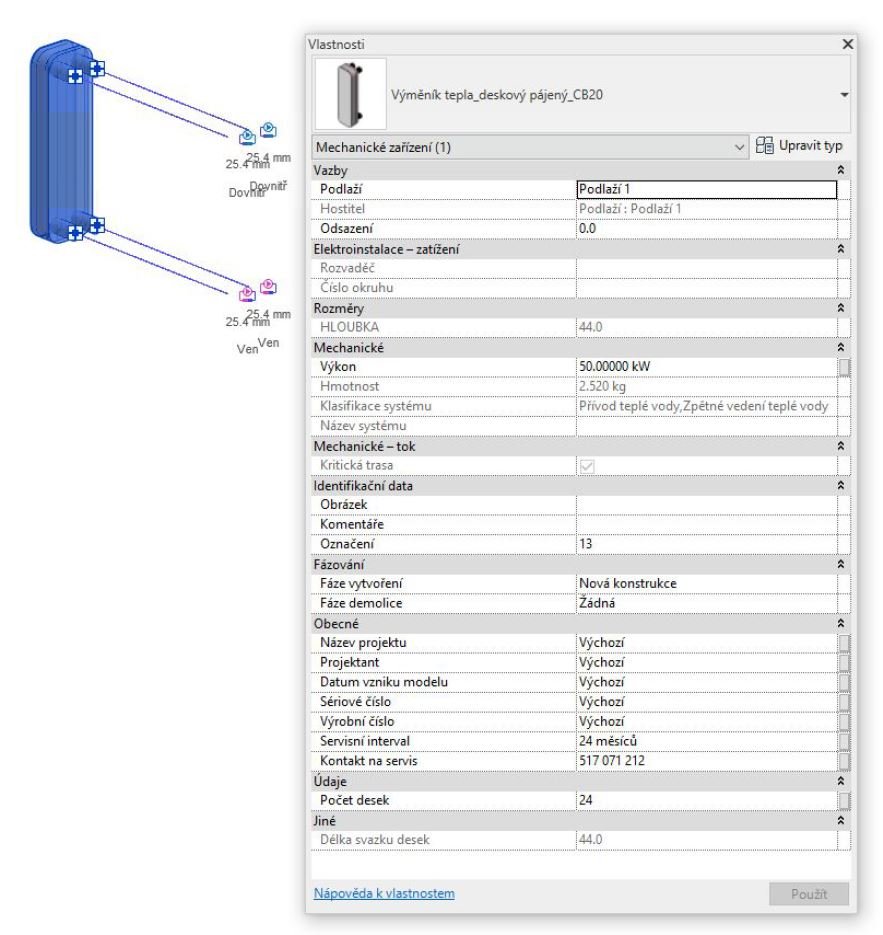

Jak využít objekt výměníku BIM v projektování



Námi zaslaný dokument obsahuje BIM objekt (rodinu, family) deskového výměníku
Alfa Laval kompatibilní s programem Autodesk Revit®.

Více informací v manuálu, jak použít objekty BIM.




Tento projekt vznikl ve spolupráci se společností cadconsulting:

máte zájem o naše služby? napište nám
